KWALIFIKACJA MEC9 - STYCZEŃ 2017



PYTANIE NR 7.

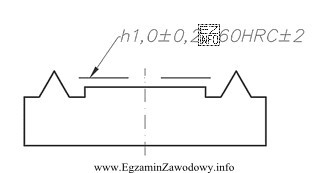

Podany na rysunku zapis oznacza, że ta część była poddana
Ilustracja przedstawia schematyczny rysunek techniczny, który może być częścią dokumentacji technicznej w kontekście
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Hartowanie to obróbka cieplna stosowana głównie do zwiększenia twardości i odporności na zużycie (zwykle przez nagrzanie i szybkie chłodzenie). Odpuszczanie jest zabiegiem po hartowaniu, a azotowanie i cyjanowanie to obróbki cieplno-chemiczne zmieniające warstwę wierzchnią.

Pełne wyjaśnienie:

Pytanie dotyczy rozpoznania procesu technologicznego na podstawie zapisu/oznaczenia na rysunku technicznym. Poprawną odpowiedzią jest hartowanie, czyli rodzaj obróbki cieplnej, której typowym celem jest uzyskanie dużej twardości oraz podniesienie odporności na ścieranie elementu (szczególnie w strefach współpracy, np. na powierzchniach roboczych).

Dlaczego pozostałe odpowiedzi nie pasują:

  • Azotowanie jest obróbką cieplno-chemiczną – polega na nasycaniu warstwy wierzchniej azotem. Zwykle kojarzy się z bardzo twardą warstwą powierzchniową przy niewielkich odkształceniach, ale jest to inny proces niż klasyczne hartowanie całego przekroju lub strefy.
  • Cyjanowanie (również obróbka cieplno-chemiczna) prowadzi do nasycania warstwy wierzchniej pierwiastkami z ośrodka cyjanowego i ma inne zastosowania oraz wymagania technologiczne niż hartowanie.
  • Odpuszczanie jest zabiegiem wykonywanym najczęściej po hartowaniu, aby zmniejszyć kruchość i ustabilizować własności. Sam zapis "odpuszczanie" oznaczałby inną operację niż "hartowanie".

Wskazówka egzaminacyjna: jeśli w zadaniu występuje symbol/skrót obróbki, warto najpierw przypomnieć sobie, czy dotyczy on obróbki cieplnej (zmiana struktury przez nagrzewanie/chłodzenie) czy cieplno-chemicznej (dodatkowo zmiana składu warstwy wierzchniej). To często pozwala odróżnić hartowanie od azotowania i cyjanowania.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest hartowanie stali i po co się je stosuje?
Hartowanie to obróbka cieplna, której celem jest zwiększenie twardości i odporności na zużycie elementu. Najczęściej polega na nagrzaniu do odpowiedniego zakresu i szybkim chłodzeniu, aby uzyskać pożądaną strukturę. W praktyce dotyczy m.in. wałów, kół zębatych i narzędzi.
Jaka jest różnica między hartowaniem a odpuszczaniem?
Hartowanie ma na celu uzyskanie dużej twardości, ale może zwiększać kruchość. Odpuszczanie zwykle wykonuje się po hartowaniu, aby zmniejszyć kruchość, ustabilizować własności i dobrać kompromis między twardością a udarnością. To dwa różne zabiegi, często występujące w parze.
Co to jest azotowanie i czym różni się od hartowania?
Azotowanie to obróbka cieplno-chemiczna polegająca na nasycaniu warstwy wierzchniej azotem. W odróżnieniu od hartowania, kluczowe jest wzmocnienie powierzchni przy zachowaniu rdzenia o innych własnościach. Na rysunkach może być oznaczane inaczej niż klasyczne zabiegi obróbki cieplnej.
Co to jest cyjanowanie i kiedy się je stosuje?
Cyjanowanie to obróbka cieplno-chemiczna związana z nasycaniem warstwy wierzchniej składnikami pochodzącymi z ośrodka cyjanowego. Stosuje się je do uzyskania twardej warstwy powierzchniowej i poprawy odporności na zużycie. W zadaniach egzaminacyjnych bywa mylone z innymi procesami powierzchniowymi.
Jak rozpoznać na rysunku technicznym, że detal był hartowany?
Najczęściej rozpoznaje się to po oznaczeniu obróbki cieplnej umieszczonym przy elemencie, w uwagach lub przy wymaganiach technologicznych. Trzeba kojarzyć skróty/symbole używane w dokumentacji oraz odróżniać je od zapisów obróbki cieplno-chemicznej. Warto też zwrócić uwagę na to, czy dotyczy całego detalu czy tylko strefy.
Dlaczego w zadaniach myli się hartowanie z azotowaniem?
Oba procesy kojarzą się z "utwardzaniem", ale mechanizm jest inny: hartowanie to obróbka cieplna (zmiany struktury wskutek nagrzewania i chłodzenia), a azotowanie to obróbka cieplno-chemiczna (zmiana składu warstwy wierzchniej). Na egzaminie błąd wynika często z kierowania się efektem końcowym zamiast nazwą i symbolem procesu.
Czy odpuszczanie zawsze występuje po hartowaniu?
W praktyce bardzo często odpuszczanie wykonuje się po hartowaniu, aby poprawić własności użytkowe i ograniczyć kruchość. Nie oznacza to jednak, że każdy element po hartowaniu zawsze musi mieć odpuszczanie w dokumentacji wprost zapisane w tym samym miejscu. W zadaniach trzeba czytać, jaki zabieg wskazuje oznaczenie.
Jakie elementy maszyn najczęściej się hartuje w produkcji?
Hartuje się m.in. elementy narażone na tarcie i zużycie: koła zębate, wały, czopy, bieżnie, elementy narzędziowe. Dobór zależy od materiału i wymaganych własności, a w dokumentacji technicznej zwykle jest to zapisane jako wymaganie technologiczne. Technik mechanik powinien umieć powiązać to z procesem produkcyjnym.
Jakie są typowe skutki błędnie dobranej obróbki cieplnej?
Błędny dobór lub wykonanie obróbki może dać zbyt niską twardość (szybkie zużycie), zbyt dużą kruchość (pękanie), odkształcenia wymiarowe lub problemy z późniejszą obróbką. W nadzorowaniu produkcji ważne jest sprawdzanie, czy proces i kontrola jakości (np. pomiar twardości) odpowiadają wymaganiom z rysunku.
Jak przygotować się do pytań o obróbkę cieplną na egzaminie technika mechanika?
Najlepiej powtórzyć: nazwy procesów, cele i skutki (twardość, kruchość, odporność na zużycie), różnice między obróbką cieplną i cieplno-chemiczną oraz typowe zastosowania elementów maszyn. Pomaga też przerobienie zadań z rysunkami, gdzie trzeba przypisać oznaczenie do procesu, bez zgadywania po skojarzeniach.
info

Około 42% zdających odpowiada poprawnie na to pytanie. trudne

Według specjalistów z branży: "Hartowanie to obróbka cieplna stosowana głównie do zwiększenia twardości i odporności na zużycie (zwykle przez nagrzanie i szybkie chłodzenie)."

Źródła:

  • Wikipedia (pl): "Hartowanie" — https://pl.wikipedia.org/wiki/Hartowanie (dostęp: 2026-03-02)
  • Wikipedia (pl): "Odpuszczanie" — https://pl.wikipedia.org/wiki/Odpuszczanie (dostęp: 2026-03-02)
  • Wikipedia (pl): "Azotowanie" — https://pl.wikipedia.org/wiki/Azotowanie (dostęp: 2026-03-02)

Materiały:

  • Podręczniki i skrypty z technologii maszyn: dział "obróbka cieplna i cieplno-chemiczna"
  • Tablice/ściągi z oznaczeń na rysunku technicznym stosowanych w dokumentacji warsztatowej
  • Materiały dydaktyczne z metaloznawstwa (przemiany strukturalne stali, wpływ na twardość)
