KWALIFIKACJA TKO2 - STYCZEŃ 2016



PYTANIE NR 39.
Podczas konserwacji zamka ryglowego, zgodnie z instrukcją Ie-12, należy sprawdzić wymiary wycięć w suwakach zamka, które dla iglicy dosuniętej do opornicy i dla iglicy odsuniętej od opornicy powinny wynosić odpowiednio

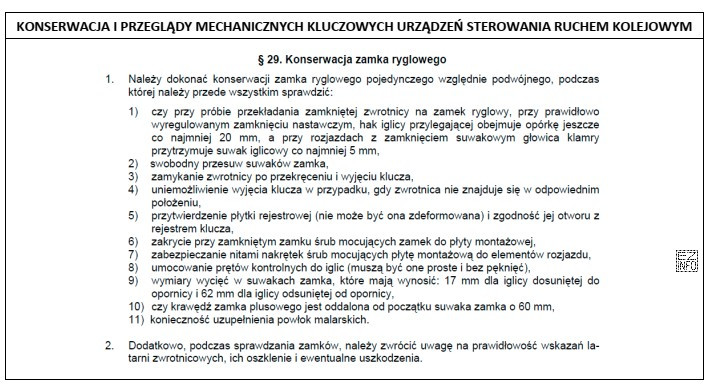

Ilustracja przedstawia fragment instrukcji dotyczącej konserwacji zamka ryglowego w kontekście technika automatyka
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W konserwacji zamka ryglowego kontroluje się wymiary wycięć w suwakach dla dwóch stanów: gdy iglica jest dosunięta do opornicy oraz gdy jest od niej odsunięta.
Poprawna para musi odpowiadać tej kolejności stanów i wartościom kontrolnym z instrukcji, czyli 17 mm i 62 mm.

Pełne wyjaśnienie:

W zamku ryglowym rozjazdu istotne jest, aby mechanizm ryglowania współpracował prawidłowo z położeniem iglicy względem opornicy. Dlatego w trakcie konserwacji sprawdza się m.in. wymiary wycięć w suwakach zamka w dwóch charakterystycznych stanach pracy:

  • gdy iglica jest dosunięta do opornicy (położenie "przylegające"),
  • gdy iglica jest odsunięta od opornicy (położenie przeciwne).

Odpowiedź "17 mm i 62 mm" jest poprawna, ponieważ podaje wartości w wymaganej kolejności dla obu stanów i odpowiada wartościom kontrolnym wskazywanym w dokumentacji utrzymaniowej, do której odwołuje się pytanie.

Pozostałe odpowiedzi są błędne, bo zawierają zaniżoną lub zawyżoną jedną z wartości (np. 60 zamiast 62 albo 19 zamiast 17). To typowa pułapka egzaminacyjna: pierwsza liczba może "pasować", ale druga już nie, a różnice są małe (2 mm), więc łatwo o wybór na podstawie intuicji. W praktyce należy zawsze:

  • mierzyć w tym samym, zdefiniowanym miejscu wycięcia,
  • zanotować wynik dla obu stanów iglicy,
  • porównać z wartościami kontrolnymi z obowiązującej instrukcji utrzymaniowej.

Na egzaminie warto upewnić się, że nie odwrócono kolejności (dosunięta/odsunięta), bo wtedy nawet "znana" para może zostać wpisana w złym porządku.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest zamek ryglowy w rozjeździe kolejowym?
Zamek ryglowy to element mechanizmu rozjazdu, którego zadaniem jest ryglowanie (zablokowanie) położenia iglic, aby po nastawieniu nie mogły samoczynnie zmienić położenia. W praktyce poprawne ryglowanie zwiększa bezpieczeństwo prowadzenia ruchu i ogranicza skutki luzów oraz zużycia elementów.
Co oznacza, że iglica jest dosunięta do opornicy?
Oznacza to stan, w którym iglica przylega do opornicy, czyli jest ustawiona w położeniu umożliwiającym przejazd po wybranym torze rozjazdu. W diagnostyce i konserwacji to położenie jest traktowane jako jeden z dwóch stanów odniesienia do kontroli mechanicznej.
Co oznacza, że iglica jest odsunięta od opornicy?
To położenie przeciwne do "dosuniętej": iglica jest oddalona od opornicy, ponieważ rozjazd jest nastawiony na drugi kierunek. W procedurach utrzymaniowych porównuje się wtedy określone wymiary (np. wycięć w suwakach) z wartościami kontrolnymi.
Dlaczego w konserwacji mierzy się wymiary wycięć w suwakach zamka?
Pomiary pozwalają ocenić, czy elementy zamka nie są nadmiernie zużyte lub rozregulowane. Zbyt mały albo zbyt duży wymiar może świadczyć o problemie z dopasowaniem części, co może pogarszać pewność ryglowania. Kontrola wymiarów jest więc szybkim testem stanu technicznego.
Jakie narzędzie najczęściej stosuje się do pomiaru w milimetrach przy SRK?
Najczęściej używa się suwmiarki (analogowej lub cyfrowej), bo umożliwia dokładny odczyt w mm i łatwe porównanie z wymaganiami. Kluczowe jest, aby mierzyć konsekwentnie w tym samym miejscu elementu oraz dbać o czystość powierzchni pomiarowych.
Jak uniknąć pomyłki, gdy odpowiedzi różnią się tylko o 2 mm?
Pomaga strategia "podwójnej kontroli": najpierw zapamiętaj, że są dwa stany iglicy, a potem sprawdź, czy para wartości jest przypisana do właściwej kolejności (dosunięta, potem odsunięta). Na końcu porównaj obie liczby, nie tylko pierwszą.
Czy kolejność wartości w odpowiedzi ma znaczenie na egzaminie?
Tak. Jeśli pytanie podaje kolejność stanów (np. najpierw iglica dosunięta, potem odsunięta), to poprawna odpowiedź musi zachować tę samą kolejność. Częsty błąd polega na znajomości liczb, ale podaniu ich w odwrotnym układzie lub sprawdzeniu tylko jednej z nich.
Kiedy wykonuje się konserwację i pomiary zamka ryglowego?
Wykonuje się je podczas przeglądów okresowych i prac utrzymaniowych, a także po zauważeniu nieprawidłowości w pracy rozjazdu. Dokładne terminy i zakres czynności wynikają z dokumentacji utrzymania stosowanej w danej organizacji. Na egzaminie ważna jest logika: przegląd + kontrola wymiarów.
Dlaczego pytania egzaminacyjne odwołują się do instrukcji utrzymaniowych SRK?
Bo w SRK wiele czynności eksploatacyjnych wykonuje się według procedur i wartości kontrolnych opisanych w dokumentacji. Egzamin sprawdza, czy przyszły technik potrafi pracować zgodnie z instrukcjami, rozróżnia stany pracy urządzeń oraz rozumie sens pomiarów kontrolnych.
Jakie błędy najczęściej popełnia się przy pytaniach o wymiary kontrolne?
Najczęstsze są: wybór opcji z "prawidłową pierwszą liczbą" bez sprawdzenia drugiej, pomylenie stanów iglicy (dosunięta vs odsunięta) oraz przeniesienie wartości z innej procedury. W nauce pomagają fiszki z parametrami i łączenie wartości z konkretnym stanem pracy.
info

Statystycznie 67% uczniów zna prawidłową odpowiedź. średnie

Materiały:

  • Materiały dydaktyczne z budowy i działania rozjazdów oraz zamków ryglowych (SRK)
  • Instrukcje utrzymania/konserwacji stosowane u zarządcy infrastruktury (wersje obowiązujące w danej jednostce)
  • Notatki/tabele wartości kontrolnych przygotowane do nauki (z aktualnych dokumentów zakładowych)
