KWALIFIKACJA MEP2 - CZERWIEC 2020



PYTANIE NR 26.

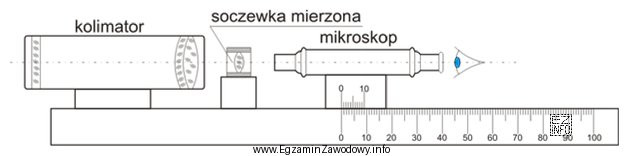

Podczas naprawy centroskopu za pomocą przedstawionego schematu pomiarowego można identyfikować w soczewkach
Ilustracja przedstawia schemat pomiarowy używany w optyce, prawdopodobnie w kontekście naprawy centroskopu.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Ogniskowa czołowa jest wielkością osiową soczewki, którą można wyznaczać w typowym układzie pomiarowym stosowanym przy kontroli/naprawie i ustawianiu elementów optycznych.
Pozostałe odpowiedzi dotyczą parametrów obrazu pozaosiowego (krzywizna pola, pole widzenia) albo czysto geometrycznych (średnica czynna) i zwykle wymagają innych metod.

Pełne wyjaśnienie:

W pytaniu chodzi o rozpoznanie, jaki parametr soczewki da się zidentyfikować na podstawie przedstawionego schematu pomiarowego używanego przy pracy z centroskopem. W praktyce takie schematy służą do oceny wielkości związanych z osią optyczną i ustawieniem elementu względem tej osi. Parametrem typowo wyznaczanym w pomiarach osiowych jest ogniskowa czołowa, czyli odległość od odpowiedniej płaszczyzny odniesienia soczewki do jej ogniska (w sensie optyki geometrycznej).

Dlaczego "ogniskowa czołowa" jest poprawna?
W układach opartych o wyznaczanie położenia ogniska/obrazu (np. przez obserwację ostrości, położenia ogniska lub warunku kolimacji) otrzymuje się informację o tym, gdzie wypada ognisko dla wiązki w pobliżu osi. To bezpośrednio prowadzi do wyznaczenia ogniskowej czołowej (lub wielkości z nią powiązanych), co jest użyteczne przy naprawie i regulacji przyrządów optycznych.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • Krzywizna pola opisuje, jak układ odwzorowuje płaską powierzchnię obiektu na zakrzywioną powierzchnię obrazu. To własność związana z aberracjami i analizą obrazowania pozaosiowego; nie wynika wprost z prostego schematu osiowego i zwykle wymaga oceny obrazu w polu.
  • Średnica czynna jest parametrem geometrycznym (użyteczna/aperturowa część elementu). Jej wyznaczanie odbywa się najczęściej metodami pomiaru wymiarów lub przez kontrolę apertury, a nie przez schemat nastawiony na wyznaczanie położenia ogniska.
  • Pole widzenia dotyczy zakresu kątowego/obszaru, dla którego układ tworzy użyteczny obraz. Jest to parametr całego układu (często zależny też od przysłon i elementów mechanicznych) i wymaga badania poza osią, a nie jedynie pomiaru w osi.

Wskazówka egzaminacyjna: gdy w pytaniu pojawia się schemat pomiarowy związany z ogniskiem/ostrością/kolimacją, najpierw rozważ parametry osiowe (ogniskowa, położenie ogniska), a dopiero potem parametry pola i aberracje.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest ogniskowa czołowa soczewki?
Ogniskowa czołowa to odległość (w ujęciu optyki geometrycznej) od odpowiedniej powierzchni/płaszczyzny odniesienia soczewki do jej ogniska. W praktyce opisuje, gdzie powstaje ognisko dla promieni biegnących blisko osi optycznej i jest ważna przy doborze oraz kontroli soczewek.
Jak centroskop pomaga w identyfikacji parametrów soczewek?
Centroskop jest używany głównie do kontroli ustawienia elementu względem osi optycznej i do oceny cech ujawniających się w obserwacji osiowej. W zależności od zastosowanego układu pomiarowego można wyznaczać wielkości związane z osią (np. położenie ogniska), co bywa przydatne w naprawie i regulacji.
Dlaczego pole widzenia nie jest parametrem pojedynczej soczewki wprost?
Pole widzenia dotyczy zwykle całego układu optycznego (soczewki, przysłony, oprawy, detektora/okularu) i zależy od ograniczeń mechanicznych oraz aperturowych. Pojedyncza soczewka wpływa na pole, ale bez informacji o reszcie układu nie da się go jednoznacznie wyznaczyć.
Co oznacza krzywizna pola i kiedy się ją bada?
Krzywizna pola to aberracja, przez którą obraz płaskiego obiektu najlepiej ogniskuje się na powierzchni zakrzywionej, a nie na płaszczyźnie. Bada się ją, analizując ostrość obrazu w różnych punktach pola (poza osią), zwykle w testach obrazowych, a nie w prostym pomiarze osiowym.
Jakie przyrządy częściej służą do oceny pola widzenia?
Do oceny pola widzenia częściej wykorzystuje się układy testowe badające obraz pozaosiowy, elementy odniesienia o znanych kątach/rozmiarach oraz konfiguracje zależne od tego, czy mierzysz układ obserwacyjny (okular, luneta) czy rejestrujący (kamera, detektor). Sam pomiar osiowy zwykle nie wystarcza.
Co to jest średnica czynna soczewki i dlaczego jest ważna?
Średnica czynna (użyteczna) to część soczewki, przez którą rzeczywiście przechodzi wiązka robocza bez ograniczeń i bez wchodzenia na strefy nieużyteczne. Jest ważna dla jasności i winietowania, ale najczęściej weryfikuje się ją metodami geometrycznymi lub przez kontrolę apertury, a nie przez pomiar ogniskowania.
Jak odróżnić parametry osiowe od pozaosiowych w pytaniach egzaminacyjnych?
Parametry osiowe dotyczą promieni biegnących blisko osi (ognisko, ogniskowa, położenie obrazu, kolimacja). Parametry pozaosiowe wiążą się z zachowaniem w polu (pole widzenia, krzywizna pola, dystorsja, winietowanie). Jeśli schemat pokazuje ogniskowanie/ostrość na osi, zwykle chodzi o parametr osiowy.
Dlaczego w zadaniach z rysunkiem schematu łatwo o pomyłkę?
Rysunek uruchamia skojarzenia (np. "pole", "średnica"), przez co łatwo wybrać odpowiedź pasującą słowem, a nie mechanizmem pomiaru. Warto najpierw nazwać, co jest mierzone w schemacie (położenie ogniska, obraz na ekranie, kolimacja), a dopiero potem dopasować do tego konkretny parametr.
Jakie są typowe błędy przy interpretacji pojęcia ogniskowej?
Typowe błędy to mieszanie ogniskowej z odległością roboczą w przyrządzie, mylenie ogniskowej przedniej i tylnej oraz traktowanie ogniskowej jako "właściwości samego układu pomiarowego". Na egzaminie zwracaj uwagę, czy mowa o wielkości soczewki (parametr elementu), czy o ustawieniu stanowiska.
Jak przygotować się do pytań o pomiary soczewek w zawodzie optyk-mechanik?
Najlepiej ćwiczyć rozpoznawanie: (1) jaki przyrząd jest pokazany, (2) co jest obserwowane (obraz, odbicia, ostrość), (3) jaki parametr z tego wynika. Ucz się definicji: ogniskowa, apertura/średnica czynna, pole widzenia, krzywizna pola, oraz kojarz je z typowymi metodami kontroli w pracowni.
info

Około 39% zdających odpowiada poprawnie na to pytanie. bardzo trudne

W praktyce zawodowej kluczowe jest to, że ogniskowa czołowa jest wielkością osiową soczewki, którą można wyznaczać w typowym układzie pomiarowym stosowanym przy kontroli/naprawie i ustawianiu elementów optycznych.

Źródła:

  • Eugene Hecht, "Optics" (Addison-Wesley), rozdziały o soczewkach cienkich i pojęciu ogniskowej (focal length) oraz płaszczyznach głównych, wydania akademickie (źródło podręcznikowe).
  • Max Born, Emil Wolf, "Principles of Optics", część dotycząca optyki geometrycznej i definicji wielkości ogniskowych (źródło podręcznikowe).

Materiały:

  • Podręczniki z optyki geometrycznej (ogniska, ogniskowe, obrazowanie soczewek)
  • Instrukcje serwisowe i DTR przyrządów do centrowania/kolimacji (jeśli dostępne w pracowni)
  • Materiały dydaktyczne szkół branżowych/techników z działu pomiarów optycznych
