KWALIFIKACJA BUD2 + BUD8 + BUD12 - STYCZEŃ 2022



PYTANIE NR 10.
Podczas odbioru końcowego spoinowanych ścian murowanych, dokonano sprawdzenia pionowości powierzchni ścian na wysokości kondygnacji i otrzymano następujące wartości odchylenia od pionu:
ściana nr I - 3 mm, ściana nr II - 4 mm, ściana nr III - 6 mm, ściana nr IV - 10 mm.
Na podstawie przedstawionej tabeli określ, dla której ściany nie została zachowana dopuszczalna odchyłka wymiaru.

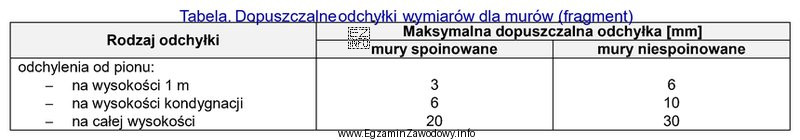

Ilustracja przedstawia fragment tabeli dotyczącej dopuszczalnych odchyleń wymiarów dla murów, z podziałem na mury spoinowane
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Ocena polega na porównaniu odchyłek pionowości zmierzonych na wysokości kondygnacji z dopuszczalną wartością z tabeli tolerancji.
Ściany I–III mieszczą się w limicie, natomiast odchylenie 10 mm dla ściany IV przekracza dopuszczalną odchyłkę, więc wymaganie nie jest spełnione.

Pełne wyjaśnienie:

W odbiorze końcowym robót murowych jednym z podstawowych kryteriów jest geometria wykonania, w tym pionowość ścian. "Odchyłka od pionu" oznacza, o ile rzeczywista powierzchnia ściany odchyla się od idealnej linii pionu w danym zakresie pomiaru (tutaj: na wysokości kondygnacji).

Aby poprawnie rozwiązać zadanie, należy wykonać dwa kroki:

  • odczytać z dołączonej tabeli, jaka jest dopuszczalna odchyłka pionowości dla ścian na wysokości kondygnacji,
  • porównać z tą wartością wyniki pomiarów: 3 mm, 4 mm, 6 mm i 10 mm.

Odpowiedź "Ściany nr IV" jest poprawna, ponieważ wskazana odchyłka 10 mm jest jedyną, która przekracza dopuszczalny limit wynikający z tabeli (czyli nie spełnia warunku tolerancji).

Pozostałe odpowiedzi są błędne z typowych powodów interpretacyjnych:

  • "Ściany nr I", "Ściany nr II" oraz "Ściany nr III" odnoszą się do wartości 3–6 mm, które są mniejsze i mieszczą się w dopuszczalnym zakresie dla wysokości kondygnacji (zgodnie z tabelą), więc nie ma podstaw do uznania ich za niezgodne.
  • Częsty błąd polega na wybraniu ściany z "podejrzaną" wartością (np. 6 mm) bez sprawdzenia, czy tabela nie dopuszcza takiej odchyłki w tej klasie/zakresie.

W praktyce budowy przekroczenie dopuszczalnej odchyłki może skutkować koniecznością korekty (np. naprawy, wyrównania w kolejnych warstwach robót) albo inną decyzją nadzoru. Dlatego zawsze trzeba odnosić wyniki pomiarów do konkretnego kryterium tolerancji właściwego dla badanego elementu i zakresu pomiaru.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest odchyłka od pionu ściany murowanej?
Odchyłka od pionu to różnica między idealnym pionem a rzeczywistym położeniem powierzchni ściany. Podaje się ją zwykle w milimetrach dla określonej wysokości (np. na wysokości kondygnacji). Wynik porównuje się z dopuszczalną tolerancją z tabel normowych lub warunków odbioru.
Jak sprawdza się pionowość ściany na budowie?
Pionowość kontroluje się m.in. pionem murarskim, poziomicą z pionem, łatą z klinami pomiarowymi lub metodami geodezyjnymi (np. niwelator/teodolit). Kluczowe jest, by pomiar był wykonany na określonej wysokości i w sposób zgodny z przyjętą procedurą odbioru.
Dlaczego w pytaniu pojawia się warunek "na wysokości kondygnacji"?
Bo dopuszczalne odchyłki zależą od długości/zakresu pomiaru. Inny limit może dotyczyć krótkiego odcinka, a inny całej wysokości kondygnacji. Jeśli pominiesz ten warunek, łatwo odczytasz z tabeli niewłaściwą wartość tolerancji i wskażesz złą ścianę jako niezgodną.
Jak wybrać ścianę, która nie spełnia dopuszczalnej odchyłki?
Najpierw odczytaj z tabeli dopuszczalną odchyłkę pionowości dla pomiaru na wysokości kondygnacji. Następnie porównaj każdą zmierzoną wartość z limitem. Niezgodna jest ta ściana, której odchyłka jest większa od dopuszczalnej, a niekoniecznie "największa" w zestawie.
Czy największa odchyłka zawsze oznacza niezgodność wykonania?
Nie zawsze. Największa odchyłka może nadal mieścić się w tolerancji, jeśli limit jest wyższy. O zgodności decyduje porównanie z dopuszczalną wartością z tabeli dla danego elementu i zakresu pomiaru (tu: wysokość kondygnacji), a nie sama kolejność wielkości liczb.
Jakie błędy najczęściej popełnia się przy odczycie tabel tolerancji?
Najczęstsze pomyłki to: wybranie złego wiersza (np. inny zakres pomiaru), pominięcie warunku "na wysokości kondygnacji", mylenie tolerancji dla powierzchni z tolerancją dla krawędzi, a także błędy rachunkowe przy przeliczaniu lub nieuważne porównanie wartości w milimetrach.
Co oznacza "odbiór końcowy" w robotach budowlanych?
Odbiór końcowy to formalna ocena, czy wykonane roboty spełniają wymagania jakościowe i dokumentacyjne. Sprawdza się m.in. wymiary, geometrię (pion/poziom), kompletność robót oraz ewentualne wady. Wyniki trafiają do protokołu, który może zawierać zalecenia poprawek lub potwierdzenie zgodności.
Kiedy odchyłki pionowości mogą powodować problemy w dalszych robotach?
Problemy pojawiają się np. przy montażu stolarki, prefabrykatów, okładzin, tynków lub zabudów, gdy krzywa ściana wymusza duże wyrównania albo powoduje nieszczelności. Dlatego kontrola pionu na etapie odbioru jest ważna, bo pozwala wcześnie wykryć i ograniczyć skutki niezgodności.
Jakie narzędzia są typowe do kontroli geometrii w stanie surowym?
Najczęściej używa się: poziomicy, łaty, pionu murarskiego, taśmy/miary oraz sprzętu geodezyjnego. Wybór zależy od wymaganej dokładności i zakresu pomiaru. Im większa wysokość i istotniejsze konsekwencje odchyłek, tym częściej stosuje się metody geodezyjne.
Jak przygotować się do zadań egzaminacyjnych z tolerancji wykonania?
Ćwicz odczytywanie tabel tolerancji i rozpoznawanie, jaki limit dotyczy danego przypadku (element i zakres pomiaru). Rozwiązuj krótkie zestawy porównań "wynik pomiaru vs tolerancja". Dodatkowo ucz się słownictwa: pionowość, płaskość, odchyłka, kondygnacja, odbiór, protokół.
info

To pytanie poprawnie rozwiązuje 43% zdających egzamin. trudne

Źródła:

  • PN-EN 1996-1-1: Eurokod 6: Projektowanie konstrukcji murowych – Część 1-1 (dokument normalizacyjny wskazujący zasady projektowania i odniesienia do wymagań wykonawczych; weryfikacja ogólnego kontekstu tolerancji i robót murowych)
  • Warunki techniczne wykonania i odbioru robót budowlanych – część dotycząca robót murowych (WTWiORB), wydawnictwa branżowe/ITB – rozdziały o tolerancjach geometrycznych i odbiorach

Materiały:

  • Podręczniki i materiały szkolne z zakresu kontroli jakości robót budowlanych i geometrii wykonania
  • Warunki techniczne wykonania i odbioru robót budowlanych (części dotyczące murowania oraz tolerancji geometrycznych)
  • Materiały szkoleniowe z pomiarów budowlanych (pion, poziom, pomiar odchyłek)
