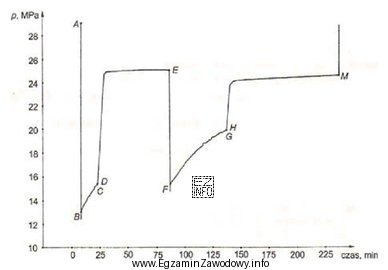

W opróbowaniu warstwy skał zbiornikowych wykres p(t) pokazuje, jak zmienia się ciśnienie denne w czasie. Kluczowe jest rozpoznanie etapów testu:
- Faza przepływu (produkcji) obniża ciśnienie denne względem ciśnienia złożowego.
- Faza odbudowy zaczyna się po zamknięciu odwiertu (shut-in) – przepływ ustaje, a ciśnienie denne rośnie i dąży do wartości złożowej.
Na wykresie punkt D oznacza koniec fazy przepływu, czyli moment, w którym ciśnienie jest jeszcze obniżone. Punkt E leży na poziomie ustabilizowanym (plateau), który odpowiada w przybliżeniu ciśnieniu złożowemu osiągniętemu po odbudowie.
Odcinek D–E to właśnie krzywa odbudowy: wartości ciśnienia na tej krzywej zaczynają się w pobliżu odczytu dla punktu D (około 15–16 MPa) i rosną aż do odczytu dla punktu E (25 MPa). Dlatego poprawnym zakresem wartości w przedziale D–E jest 15–25 MPa.
Dlaczego pozostałe odpowiedzi są błędne?
- 12–14 MPa oraz 10–12 MPa: to zakresy zbyt niskie – nie obejmują odczytu punktu E (25 MPa), a nawet nie pasują do położenia punktu D.
- 26–28 MPa: to zakres zbyt wysoki – punkt E jest na poziomie 25 MPa, więc krzywa w odcinku D–E nie osiąga 26 MPa.
W praktyce, przy odczycie z wykresu, należy zawsze sprawdzić: jednostkę osi (MPa), podziałkę (np. co 2 MPa) oraz to, czy odczyty dotyczą właściwego odcinka krzywej (między wskazanymi punktami).
