KWALIFIKACJA ELM5 - CZERWIEC 2020



PYTANIE NR 17.

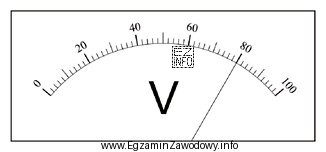

Podczas pomiaru napięcia UCE spoczynkowego punktu pracy tranzystora m.cz. woltomierzem analogowym CE o podziałce 100 działek ustawionym na zakresie 0,3 V wskazówka wskazuje 80 działek. Ile wynosi wartość mierzonego napięcia?
Podczas pomiaru napięcia U<sub>CE</sub> spoczynkowego punktu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Podczas pomiaru napięcia UCE spoczynkowego punktu pracy tranzystora m.cz. woltomierzem analogowym CE o podziałce 100 działek ustawionym na zakresie 0,3 V, wskazówka wskazuje 80 działek. Aby obliczyć wartość mierzonego napięcia, należy najpierw obliczyć wartość jednej działki, dzieląc zakres woltomierza przez liczbę działek. Następnie mnożymy liczbę działek wskazywanych przez woltomierz przez wartość jednej działki. W wyniku tych obliczeń otrzymujemy wartość mierzonego napięcia równą 240 mV.
