KWALIFIKACJA ELE10 - STYCZEŃ 2020



PYTANIE NR 15.
Podczas przeglądu technicznego instalacji fotowoltaicznej wykonano pomiary multimetrem. Jego wskazanie świadczy, że mierzono

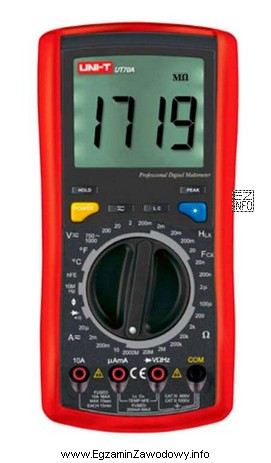

Ilustracja przedstawia cyfrowy multimetr marki UNI-T, model UT70A, używany do pomiarów elektrycznych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rezystancję rozpoznaje się po tym, że multimetr wskazuje wartość w omach (Ω) lub w ich wielokrotnościach (kΩ, MΩ) i pracuje w trybie omomierza. Napięcie (V) oraz prąd (A) mają inne jednostki i zwykle inne ustawienia gniazd pomiarowych, dlatego nie pasują do takiego wskazania.

Pełne wyjaśnienie:

Multimetr jest przyrządem wielofunkcyjnym, ale o rodzaju mierzonej wielkości decydują przede wszystkim: ustawiony tryb (np. Ω, V⎓, V~ , A) oraz jednostka pojawiająca się na wyświetlaczu. Jeżeli wskazanie jest opisane w omach (Ω) albo w ich wielokrotnościach (kΩ, MΩ), oznacza to, że wykonywano pomiar rezystancji.

Odpowiedź "rezystancję." jest poprawna, ponieważ omomierz (funkcja Ω w multimetrze) służy do oceny oporu elektrycznego elementu lub obwodu. W praktyce przeglądu instalacji fotowoltaicznej może to dotyczyć np. sprawdzenia ciągłości połączeń, jakości złącz, przewodów lub wybranych elementów obwodu (z zachowaniem zasad bezpieczeństwa i właściwej procedury).

  • "napięcie stałe." jest nieprawidłowe: napięcie stałe oznacza się jako V⎓ (DC) i odczytuje w woltach (V), nie w omach.
  • "natężenie prądu." jest nieprawidłowe: prąd mierzy się w amperach (A), często z innym podłączeniem przewodów do gniazd miernika (wejście prądowe). Sam wygląd jednostki na wskazaniu jest inny niż dla Ω.
  • "napięcie zmienne." jest nieprawidłowe: napięcie zmienne oznacza się V~ (AC) i również ma jednostkę V. Nie odpowiada temu wskazanie typowe dla pomiaru rezystancji.

Wskazówka egzaminacyjna: gdy w zadaniu pojawia się zdjęcie wyświetlacza multimetru, najpierw szukaj jednostki (Ω/V/A) i symbolu trybu AC/DC. To najszybsza i najpewniejsza metoda rozpoznania, co faktycznie mierzono.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza symbol Ω na multimetrze i kiedy się go używa?
Symbol Ω oznacza pomiar rezystancji (oporu elektrycznego). Używa się go m.in. do sprawdzania elementów rezystancyjnych, połączeń oraz ciągłości obwodu (czasem w trybie "buzzer"). Wynik podawany jest w Ω, kΩ lub MΩ, co odróżnia go od pomiarów w V i A.
Jak odróżnić na wyświetlaczu multimetru pomiar napięcia od pomiaru rezystancji?
Najprościej po jednostce: rezystancja ma Ω (kΩ, MΩ), a napięcie ma V. Dodatkowo napięcie może być oznaczone jako DC (V⎓) lub AC (V~). W praktyce zawsze sprawdzaj jednocześnie: ustawienie pokrętła i jednostkę na ekranie.
Dlaczego w instalacji fotowoltaicznej często mierzy się napięcie stałe, a nie zmienne?
Panele PV generują napięcie i prąd stały, więc po stronie łańcuchów/modułów typowy jest pomiar DC. Napięcie zmienne pojawia się zwykle po stronie sieciowej (AC), np. na wyjściu inwertera. Dlatego dobór trybu V⎓ lub V~ zależy od miejsca pomiaru.
Jakie są najczęstsze pomyłki przy interpretacji wskazań multimetru na egzaminie?
Typowe błędy to: ignorowanie jednostki (Ω/V/A), mylenie AC z DC, zakładanie "nawykowo", że w PV zawsze chodzi o napięcie DC, oraz brak zwrócenia uwagi na ustawienie pokrętła. W zadaniach z obrazkiem kluczowe są symbole i jednostki.
Czy do pomiaru natężenia prądu zawsze trzeba przepinać przewód do innego gniazda multimetru?
W wielu multimetrach tak: pomiar prądu wymaga użycia gniazda prądowego (np. mA/10A) oraz włączenia miernika szeregowo w obwód. Jeśli przewody pozostaną w gnieździe napięciowym, pomiar prądu będzie niemożliwy lub błędny, a czasem grozi uszkodzeniem bezpiecznika.
Kiedy podczas przeglądu PV wykonuje się pomiar rezystancji?
Pomiar rezystancji stosuje się m.in. do sprawdzenia ciągłości przewodów i połączeń, weryfikacji poprawności połączeń w puszkach oraz oceny niektórych elementów obwodu w stanie beznapięciowym. Zawsze należy stosować właściwą procedurę i upewnić się, że mierzony fragment jest odłączony.
Jakie jednostki mogą się pojawić przy pomiarze rezystancji na multimetrze?
Najczęściej zobaczysz Ω, kΩ albo MΩ. Te przedrostki oznaczają wielokrotności oma (tysiące i miliony omów). Jeżeli na wyświetlaczu jest V albo A, to nie jest pomiar rezystancji. Na egzaminie jednostka bywa najważniejszą wskazówką.
Czy pomiar rezystancji można wykonywać na obwodzie pod napięciem?
Co do zasady nie: omomierz w multimetrze podaje własne małe napięcie pomiarowe i wymaga obwodu beznapięciowego. Pomiar na obwodzie z zewnętrznym napięciem może dać fałszywe wyniki i stwarzać ryzyko uszkodzenia miernika. W praktyce najpierw zapewnia się brak napięcia.
Jak rozpoznać na multimetrze tryb pomiaru napięcia zmiennego?
Tryb napięcia zmiennego jest zwykle oznaczony jako V~ (symbol fali) lub AC. Wynik wyświetlany jest w woltach (V). To odróżnia go od rezystancji (Ω) oraz prądu (A). W kontekście energetyki tryb AC dotyczy najczęściej pomiarów po stronie sieci.
Jak przygotować się do zadań z multimetrem na egzaminie technika energetyka?
Ćwicz rozpoznawanie wielkości po jednostce i symbolach (Ω, V⎓, V~, A), ucz się poprawnego podłączania przewodów do gniazd i zasad bezpieczeństwa. Warto też przerobić przykładowe zdjęcia wyświetlaczy i przełączników zakresów, bo wiele pytań bazuje na interpretacji wskazań.
