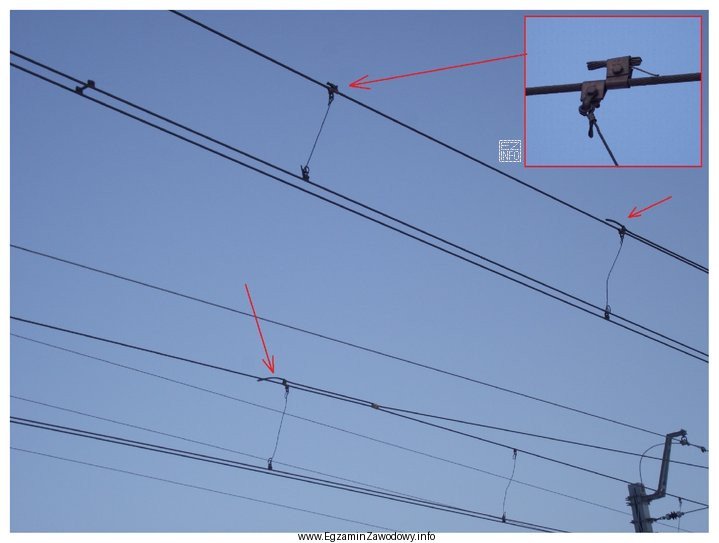

W sieci trakcyjnej kluczowe jest rozpoznawanie, który element układu uległ uszkodzeniu albo został usunięty. Odpowiedź "kradzież górnych lin nośnych" jest właściwa wtedy, gdy na rysunku/oględzinach widać, że elementy nośne w górnej części układu po prostu nie występują (zostały zabrane), a nie że są tylko pęknięte w jednym miejscu.
Dlaczego pozostałe odpowiedzi nie pasują do takiej sytuacji?
- "Zerwanie izolatora" dotyczy elementu separującego elektrycznie części sieci/odciągi lub osprzęt. W typowych przypadkach izolator jest widoczny, a awaria objawia się przerwaniem lub uszkodzeniem właśnie tego podzespołu, często z innym charakterystycznym ułożeniem osprzętu niż przy braku całych lin nośnych.
- "Zerwanie wieszaka drutu jezdnego" oznacza uszkodzenie łącznika utrzymującego położenie drutu jezdnego względem elementów nośnych. Zwykle powoduje to miejscową zmianę wysokości/zwisu lub niestabilne ułożenie drutu, ale nie skutkuje zniknięciem całych górnych lin na większym odcinku.
- "Kradzież liny uszynnienia grupowego" dotyczy przewodu/liny przeznaczonej do połączeń wyrównawczych i zapewnienia ciągłości połączeń ochronnych. Jej brak jest innym typem zdarzenia niż brak lin nośnych: uszynienie nie pełni funkcji mechanicznego podtrzymania przewodów jezdnych, więc obraz układu zawieszenia (mechaniczny) będzie inny.
W praktyce egzaminacyjnej warto zapamiętać zasadę: kradzież najczęściej rozpoznaje się po braku całego elementu, natomiast zerwanie po obecności elementu w stanie uszkodzonym oraz po wtórnych zmianach geometrii zawieszenia. Analizując rysunek, skup się na tym, co pełni funkcję nośną (mechaniczną), a co ochronną/elektryczną.
