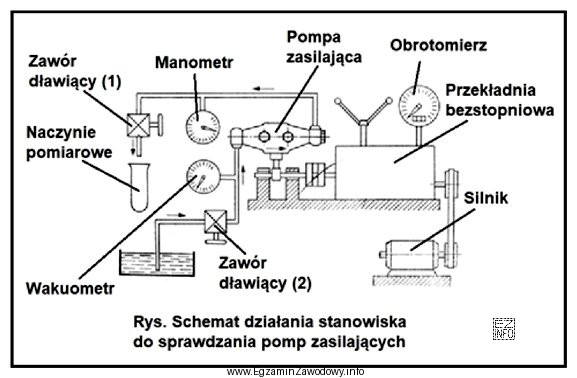

W opisanej próbie wykorzystuje się wakuometr, czyli przyrząd przeznaczony do pomiaru podciśnienia (ciśnienia niższego od atmosferycznego). Dlatego odczyt z wakuometru dotyczy strony, na której pompa zasysa medium – w tym przypadku paliwo.
Gdy zawór dławiący jest zamknięty, przepływ jest silnie ograniczony lub praktycznie zatrzymany. Pompa, próbując zassać paliwo, wytwarza coraz większe podciśnienie na stronie ssawnej aż do wartości granicznej wynikającej z jej możliwości oraz szczelności układu. W takiej konfiguracji wakuometr pozwala więc odczytać maksymalną wartość podciśnienia ssania pompy.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "ciśnienia tłoczenia pompy." – do pomiaru nadciśnienia na tłoczeniu stosuje się manometr. Wakuometr nie jest właściwym przyrządem do oceny ciśnienia tłoczenia.
- "wydatku pompy." – wydatek (natężenie przepływu) mierzy się przepływomierzem lub metodą objętościową w czasie. Przy zamkniętym dławieniu przepływ nie odzwierciedla realnego wydatku.
- "obrotów silnika." – prędkość obrotową mierzy obrotomierz. Wakuometr nie podaje obrotów, a jedynie podciśnienie.
W praktyce taki pomiar pomaga odróżnić problemy pompy od problemów instalacji: nieszczelności lub zatkania po stronie ssawnej mogą zmieniać charakter wskazań. Na egzaminie kluczowe jest skojarzenie: wakuometr → podciśnienie, a w układzie pompy – podciśnienie powstaje po stronie ssania.
