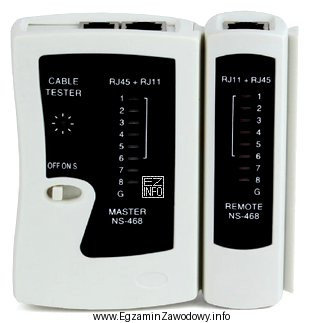

W prostych testerach okablowania (moduł MASTER i moduł REMOTE) nadajnik zwykle wysyła sygnał sekwencyjnie na kolejne pozycje oznaczone na obudowie (np. 1–8 oraz G). Dlatego obserwacja, że w nadajniku zapalają się po kolei diody 1–8 i G, oznacza głównie, że tester wykonuje skan w standardowym trybie pracy.
Kluczowa jest interpretacja modułu odbiorczego: REMOTE nie musi powtarzać całej sekwencji, tylko wskazuje te numery, dla których wykryto elektryczną ciągłość między nadajnikiem i odbiornikiem. Jeżeli testowany kabel ma mniej żył lub jest zakończony innym typem wtyku niż 8-stykowy, to część pozycji testera pozostanie niewykorzystana.
W kablu YTDY 4x0,5 zakończonym czteropinowymi wtykami RJ-11 wykorzystywane są cztery przewody. Gdy taki wtyk współpracuje z testerem mającym numerację 1–8, fizycznie użyte są środkowe styki, które na skali testera odpowiadają pozycjom 3, 4, 5 i 6. Z tego powodu poprawny wynik dla sprawnego kabla 4-żyłowego to właśnie zapalanie się w odbiorniku kolejno diod 3–6.
Dlaczego pozostałe odpowiedzi nie pasują do opisanego wskazania?
- "Ekran kabla posiada przerwę." — kabel YTDY typowo nie jest ekranowany, a dodatkowo wskaźnik "G" w testerach dotyczy osobnego toru/ekranu; brak wskazania "G" przy kablu 4-żyłowym nie oznacza automatycznie uszkodzenia.
- "Wszystkie żyły kabla są zwarte." — zwarcie zwykle daje nielogiczne, jednoczesne lub niezgodne z kolejnością wskazania (np. zapalanie się wielu pozycji), a nie poprawną sekwencję odpowiadającą wykorzystanym stykam 3–6.
- "Żyły od 2 do 5 posiadają przerwę." — gdyby była przerwa w części torów, w odbiorniku zabrakłoby odpowiednich numerów w obrębie używanych styków (np. nie świeciłby któryś z 3–6), a tutaj pojawia się pełny komplet 3–6.
Wskazówka egzaminacyjna: zawsze porównuj liczbę żył w kablu i typ wtyku z tym, co potrafi wskazywać tester. Brak świecenia na pozycjach, które nie są w ogóle podłączone w danym kablu, jest wynikiem oczekiwanym, a nie usterką.
