W torze analogowym 4–20 mA przetwornik (najczęściej 2‑przewodowy) działa jak źródło prądowe sterowane wielkością mierzoną. Aby jednak utrzymać zadany prąd, potrzebuje odpowiedniego zapasu napięcia w pętli: napięcia zasilania musi wystarczyć na spadek napięcia na wszystkich elementach szeregowych.

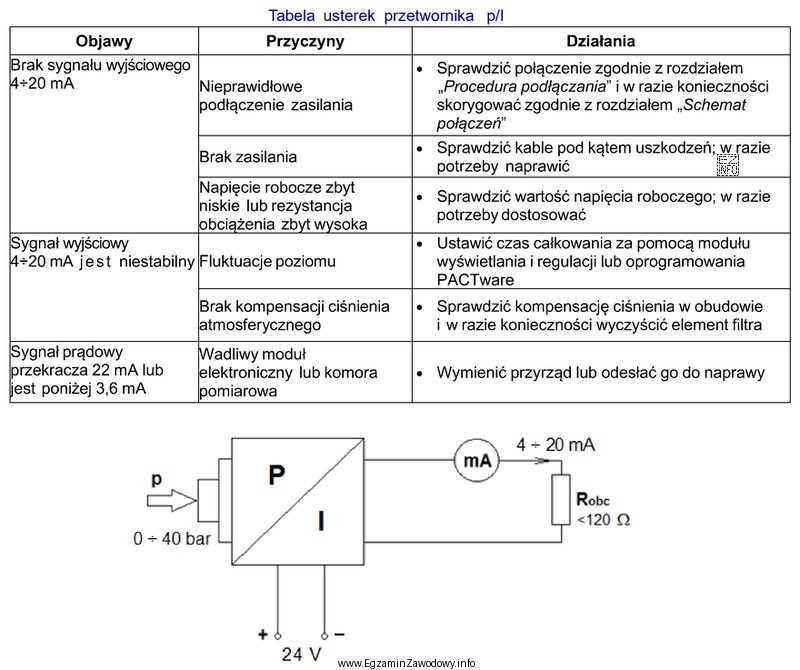

Odpowiedź "Zbyt wysoka rezystancja obciążenia." jest poprawna, ponieważ zbyt duża rezystancja (lub ogólnie zbyt duże obciążenie pętli, np. wejście analogowe o zbyt dużym burden, dodatkowe rezystory, bariery, złe wpięcie elementów) powoduje, że dla wymaganego prądu potrzebne byłoby napięcie większe niż dostępne. W takiej sytuacji przetwornik wchodzi w ograniczenie i nie jest w stanie wymusić prądu — objawem może być właśnie brak prądowego sygnału wyjściowego albo prąd znacznie niższy od oczekiwanego.
Dlaczego pozostałe propozycje nie są najlepszym wyjaśnieniem tego konkretnego objawu:
- "Wadliwy moduł elektroniczny." – uszkodzenie elektroniki jest możliwe, ale jest to przyczyna ogólna. W diagnostyce pętli 4–20 mA najpierw weryfikuje się typowe ograniczenia instalacyjne (zasilanie, ciągłość obwodu, obciążenie). Sama informacja o braku prądu nie rozstrzyga o awarii modułu.
- "Fluktuacje poziomu." – dotyczy zmienności procesu (wahań wartości mierzonej), co zwykle skutkuje wahaniami sygnału, a nie całkowitym zanikiem prądu w pętli. To częsty błąd: mylenie problemu procesowego z elektrycznym.
- "Brak kompensacji ciśnienia atmosferycznego." – brak kompensacji wpływa na dokładność wskazania (offset/błąd pomiaru), ale typowo nie powoduje fizycznego zaniku prądu wyjściowego w standardowej pętli 4–20 mA.
W praktyce serwisowej warto zapamiętać regułę: przy objawie "brak 4–20 mA" sprawdź kolejno zasilanie, ciągłość pętli, polaryzację, a następnie obciążenie (czy nie jest zbyt duże dla danego przetwornika i napięcia zasilania). To często prowadzi do szybkiej identyfikacji usterki bez wymiany urządzenia.
