Gniazdo opisane jako 3L/N/PE (często spotykane jako 3P+N+PE) jest przeznaczone do zasilania odbiorników trójfazowych i ma pięć torów: trzy fazowe (L1, L2, L3), neutralny (N) oraz ochronny (PE).
Poprawne podłączenie polega na tym, że:
- PE łączy się z zaciskiem ochronnym oznaczonym symbolem uziemienia. To połączenie odpowiada za ochronę przeciwporażeniową (zapewnienie drogi prądu uszkodzeniowego i zadziałanie zabezpieczeń).
- N łączy się z zaciskiem neutralnym oznaczonym literą N. Przewód N jest przewodem roboczym, a nie ochronnym.
- L1/L2/L3 łączy się z zaciskami fazowymi oznaczonymi odpowiednio L1, L2, L3. Kolejność faz bywa istotna dla kierunku wirowania silników, dlatego należy trzymać się oznaczeń i rysunku.

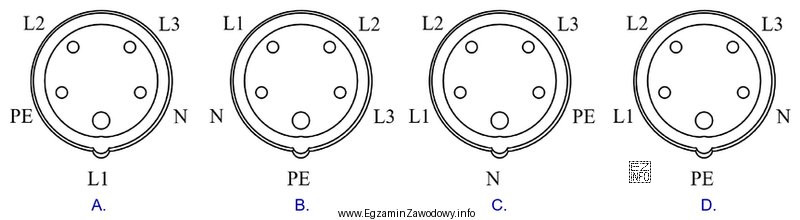

Odpowiedź uznana za poprawną to ta, która na rysunku pokazuje jednocześnie: podłączenie przewodu ochronnego do zacisku PE (symbol uziemienia), neutralnego do N oraz trzech faz do L1/L2/L3 bez zamian między N i PE.
Pozostałe warianty są błędne typowo z jednego z powodów:
- zamiana przewodu N z PE (częsty błąd wynikający z rutyny lub nieczytania oznaczeń),
- podłączenie PE do niewłaściwego zacisku albo jego pominięcie (ryzyko braku skutecznej ochrony),
- niezgodność faz z oznaczeniami (może skutkować nieprawidłowym działaniem odbiornika, np. złym kierunkiem obrotów).
W praktyce, przed rozpoczęciem prac należy odłączyć zasilanie, sprawdzić brak napięcia odpowiednim przyrządem oraz po podłączeniu wykonać kontrolę poprawności (oględziny, ciągłość PE, ewentualnie sprawdzenie kolejności faz, jeśli jest wymagane dla odbiornika).
