Zasilanie 3 x 230/400 V opisuje typową sieć trójfazową niskiego napięcia. W takim układzie występują dwa podstawowe poziomy napięć:
- 230 V jako napięcie fazowe (między przewodem fazowym a neutralnym),
- 400 V jako napięcie międzyfazowe (między dwiema fazami).

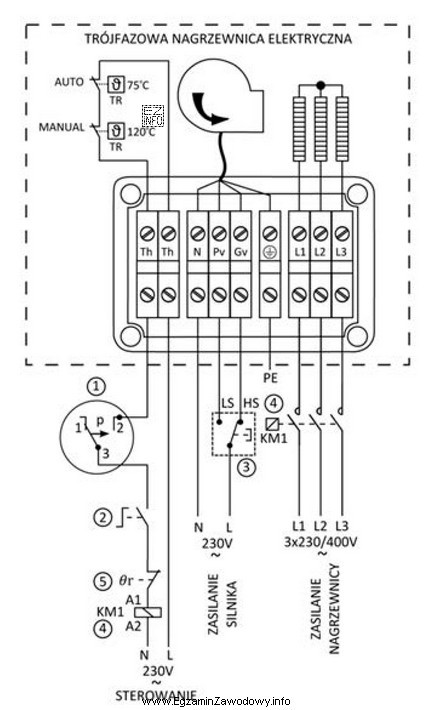

Jeżeli nagrzewnica jest urządzeniem trójfazowym, część mocy (grzałki) może być zasilana z trzech faz, natomiast obwody pomocnicze często korzystają z napięcia fazowego 230 V, bo upraszcza to dobór aparatury sterowniczej i elementów wykonawczych.
Odpowiedź "jednofazowym 230 V i silnika napięciem jednofazowym 230 V" jest spójna z tym sposobem opisu sieci: z jednej fazy i przewodu neutralnego uzyskuje się 230 V do sterowania oraz do zasilania silnika jednofazowego (np. wentylatora).
Pozostałe odpowiedzi odwołują się do zasilania stałego 230 V albo do "dwufazowego 230 V". Zasilanie prądem stałym nie wynika z samego zapisu 3 x 230/400 V i wymagałoby dodatkowego układu (np. prostownika), więc bez dodatkowych informacji jest to założenie nieuprawnione. Określenie "dwufazowe 230 V" nie jest typowym, standardowym sposobem opisu zasilania w takich instalacjach i wprowadza niejasność, bo w praktyce operuje się napięciem fazowym 230 V i międzyfazowym 400 V w sieci trójfazowej.
Wskazówka egzaminacyjna: gdy widzisz zapis 230/400 V, zawsze rozdziel w głowie: 230 V (F–N) oraz 400 V (F–F). To pomaga szybko ocenić, jakie napięcie można pobrać dla sterowania i osprzętu jednofazowego.
