W woltomierzu (zwłaszcza analogowym) kluczowe są dwie informacje: położenie wskazówki na podziałce oraz ustawiony zakres. Zakres 150 V oznacza, że wartość maksymalna, jaką można odczytać na danym ustawieniu, odpowiada końcowi skali (pełnemu wychyleniu) i wynosi 150 V.
Odczyt wykonuje się w praktyce tak:
- najpierw identyfikuje się skalę, z której należy czytać (na tarczy mogą być różne łuki skali),
- następnie odczytuje się położenie wskazówki na tej skali,
- jeżeli skala bazowa jest opisana innym maksimum niż ustawiony zakres, stosuje się przeliczenie proporcjonalne (stosunek odczytu do końca skali jest taki sam jak stosunek napięcia do 150 V).

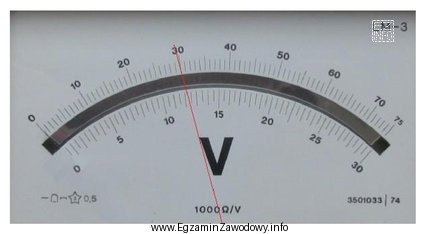

Odpowiedź "60 V" jest zgodna z takim odczytem dla zakresu 150 V przedstawionego na ilustracji.
Dlaczego pozostałe odpowiedzi są błędne?
- "30 V" to typowy skutek odczytu z niewłaściwej skali albo przyjęcia, że wskazówka jest dwa razy niżej niż w rzeczywistości.
- "75 V" często wynika z heurystyki "połowy zakresu" (bo 150/2 = 75) lub zbyt szybkiego założenia, że wskazówka jest w połowie skali.
- "90 V" bywa efektem pomylenia podziałek (np. odczytania 60 na skali, która przy danym zakresie odpowiada 90) albo nieuwzględnienia, jaki zakres jest ustawiony.
Wskazówka egzaminacyjna: zawsze sprawdź zakres i jednostkę, a potem dopiero czytaj skalę. Przy kilku skalach na tarczy wybierz tę, która odpowiada danemu zakresowi lub wykonaj proporcjonalne przeliczenie.
