KWALIFIKACJA MEC5 - WRZESIEŃ 2014

PYTANIE NR 40.

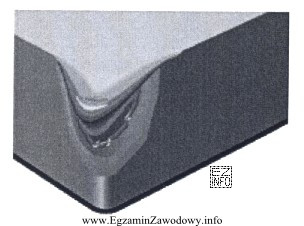

Pokazane na zdjęciu uszkodzenie płytki skrawającej powstało w wyniku
Ilustracja przedstawia uszkodzenie płytki skrawającej, co jest istotne w kontekście egzaminu zawodowego dla technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Uszkodzenia płytek skrawających często wynikają z jednoczesnego działania wysokiej temperatury w strefie skrawania oraz dużych nacisków/sił.
Takie warunki sprzyjają przyspieszonemu zużyciu i degradacji krawędzi. Niski posuw lub niska temperatura zwykle nie powodują tego typu zniszczeń, a drgania dają inny charakter śladów.

Pełne wyjaśnienie:

W obróbce skrawaniem płytka pracuje w bardzo obciążonej strefie: występują tam wysokie temperatury (od tarcia i odkształcenia plastycznego) oraz duże naciski wynikające z sił skrawania. Połączenie tych czynników przyspiesza degradację materiału ostrza i może prowadzić do typowych form uszkodzeń krawędzi, takich jak intensywne zużycie, lokalne wykruszenia czy uszkodzenia termiczno-mechaniczne. Dlatego odpowiedź "zbyt wysokiej temperatury skrawania i nacisku." jest zgodna z ogólną zasadą: im wyższa energia procesu (temperatura + obciążenie), tym większe ryzyko szybkiego uszkodzenia narzędzia.

Odpowiedź "zbyt niskiej wartości posuwu." bywa myląca, bo zbyt mały posuw częściej wiąże się z tarciem i pogorszeniem efektywności skrawania (np. "ocieranie" zamiast stabilnego wióra), ale sama w sobie nie jest typową, jednoznaczną przyczyną zniszczeń interpretowanych jako efekt wysokiej temperatury i nacisku. Może pogarszać warunki, lecz nie jest to najtrafniejsze wyjaśnienie wprost.

Odpowiedź "niskiej temperatury w strefie skrawania." jest sprzeczna z mechaniką zużycia: niska temperatura zwykle zmniejsza intensywność zjawisk cieplnych (np. zmiękczanie, utlenianie, dyfuzja), a więc rzadziej prowadzi do gwałtownych uszkodzeń typowych dla przegrzania.

Odpowiedź "drgań materiału obrabianego." opisuje inny mechanizm. Drgania (zwłaszcza samowzbudne) częściej powodują pogorszenie chropowatości, falistość oraz niestabilne obciążenia krawędzi. Mogą prowadzić do wykruszeń, ale zwykle rozpoznaje się je po charakterystycznych śladach na powierzchni i cyklicznym obciążaniu, a nie jako dominujący efekt termiczno-naciskowy.

W praktyce, aby ograniczać takie uszkodzenia, zwykle analizuje się prędkość skrawania, posuw i głębokość skrawania oraz dobór gatunku płytki i chłodzenia, tak by obniżyć temperaturę i szczytowe obciążenia krawędzi.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Najczęściej jest to połączenie wysokiej temperatury w strefie skrawania i dużych obciążeń mechanicznych (sił oraz nacisków). Taki stan przyspiesza zużycie i może prowadzić do wykruszeń lub innych uszkodzeń krawędzi. Zwykle analizuje się prędkość skrawania, posuw, głębokość oraz chłodzenie.
Wysoka temperatura przyspiesza procesy zużycia i osłabia materiał ostrza (zwłaszcza przy jednoczesnym tarciu). Może też zwiększać ryzyko uszkodzeń termiczno-mechanicznych. Obniżenie temperatury uzyskuje się m.in. przez dobór parametrów skrawania, geometrii i chłodziwa.
Duże siły skrawania powodują wysokie naprężenia na krawędzi i na styku wiór–ostrze. Gdy materiał płytki pracuje blisko granicy wytrzymałości, łatwiej o mikropęknięcia i wykruszenia. Jeśli towarzyszy temu wysoka temperatura, odporność na uszkodzenia dodatkowo spada.
Może pogarszać warunki, ale zwykle w inny sposób: przy bardzo małym posuwie narzędzie może bardziej "trzeć" niż stabilnie skrawać, co zwiększa tarcie i lokalne nagrzewanie. Jednak nie każde uszkodzenie ostrza wynika bezpośrednio z małego posuwu—trzeba powiązać objaw z mechanizmem zużycia.
Drgania często objawiają się pogorszeniem jakości powierzchni (falistość, charakterystyczne prążki), hałasem oraz niestabilnym obciążeniem narzędzia. Na ostrzu mogą pojawiać się wykruszenia, ale zwykle towarzyszą im ślady nieregularnej pracy. Dla diagnozy porównuje się objawy z parametrami i mocowaniem.
Najsilniej temperaturę podnosi zbyt duża prędkość skrawania, a także niekorzystna geometria ostrza i niewłaściwe chłodzenie. Wzrost posuwu i głębokości skrawania zwiększa obciążenie i wydzielanie ciepła, ale wpływ zależy od materiału obrabianego i narzędzia. Dlatego parametry dobiera się łącznie, nie "w izolacji".
Należy sprawdzić: dobór gatunku i geometrii płytki, prędkość skrawania, posuw, głębokość, chłodziwo oraz sztywność układu (mocowanie, bicie, stan wrzeciona). W praktyce zaczyna się od ograniczenia przegrzewania i szczytowych obciążeń, a potem eliminuje przyczyny drgań i błędów mocowania.
Częsty błąd to wybór odpowiedzi "na skojarzenie" (np. drgania) bez powiązania objawu z mechanizmem. Uczniowie też mylą wpływ posuwu i prędkości skrawania oraz traktują temperaturę jako czynnik niezależny od sił. Pomaga nauka rozpoznawania przyczyn w układzie: parametry–mocowanie–chłodzenie–materiał.
Chłodziwo zwykle obniża temperaturę i tarcie, więc poprawia trwałość narzędzia. Może jednak pogorszyć sytuację, gdy podawanie jest niestabilne (cykliczne schładzanie i nagrzewanie), co sprzyja szokom termicznym. Dlatego ważna jest właściwa metoda i ciągłość podawania oraz zgodność z narzędziem.
Warto uczyć się "mapy przyczyn": które objawy wiążą się z temperaturą, które z obciążeniem, a które z drganiami i mocowaniem. Pomaga przegląd kart diagnostycznych producentów narzędzi i ćwiczenie na przykładach. Na egzaminie analizuj: stabilność procesu, parametry, chłodzenie i materiał obrabiany.
info

To pytanie poprawnie rozwiązuje 30% zdających egzamin. bardzo trudne

Eksperci podkreślają: "Niski posuw lub niska temperatura zwykle nie powodują tego typu zniszczeń, a drgania dają inny charakter śladów."

Źródła:

  • ISO 3685:1993, Tool-life testing with single-point turning tools (standard opisujący badania trwałości narzędzi i zjawiska zużycia)
  • Sandvik Coromant, Metal Cutting Technology (działy: zużycie narzędzia, diagnostyka przyczyn uszkodzeń), wydanie książkowe/poradnik firmowy
  • Machining Data Handbook (działy: tool wear, troubleshooting w obróbce skrawaniem), wydanie książkowe/kompendium

Materiały:

  • Podręczniki/kompendia z obróbki skrawaniem (zużycie ostrzy, parametry skrawania)
  • Katalogi i poradniki producentów narzędzi skrawających (działy: tool wear / troubleshooting)
  • Materiały dydaktyczne z diagnostyki procesów obróbki i drgań samowzbudnych
