W pomiarach elektronicznych rozróżnia się dwie podstawowe wielkości: napięcie (mierzone w woltach, V) oraz prąd (mierzony w amperach, A). Dodatkowo każda z tych wielkości może mieć charakter stały (DC) albo przemienny (AC).
Mierniki i wskaźniki cyfrowe zwykle sygnalizują, co dokładnie pokazują, za pomocą:
- jednostki (V oznacza napięcie, A oznacza prąd),
- oznaczenia trybu (AC dla przebiegów przemiennych, DC dla stałych),
- czasem dodatkowych symboli lub napisów na panelu.

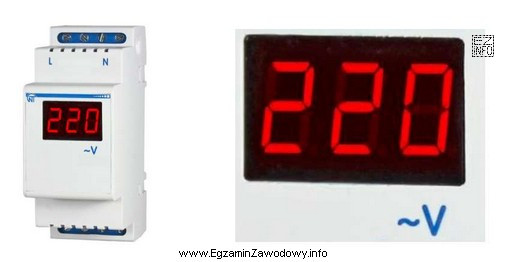

Jeżeli wskaźnik jest ustawiony na pomiar napięcia w trybie AC, to prezentuje napięcie przemienne. Taka informacja jest kluczowa np. przy sprawdzaniu napięcia z transformatora lub sieci, gdzie przebieg jest zmienny w czasie.
Dlaczego pozostałe odpowiedzi są błędne?
- Napięcie stałe dotyczy trybu DC i typowo występuje na wyjściu baterii lub zasilacza po prostowaniu i filtracji; wymaga oznaczenia DC.
- Prąd przemienny (AC) byłby prezentowany w amperach (A) i zwykle wymaga innego toru pomiarowego (np. innego gniazda lub cęgów), więc nie należy mylić go z napięciem.
- Prąd stały (DC) również podaje się w amperach (A) i w praktyce pomiar jest wykonywany inaczej niż napięcia (włączenie miernika w szereg).
Wskazówka egzaminacyjna: zawsze najpierw szukaj jednostki (V/A), a dopiero potem sprawdzaj AC/DC. To ogranicza typowy błąd polegający na wyborze odpowiedzi tylko na podstawie słowa "przemienne/stałe".
