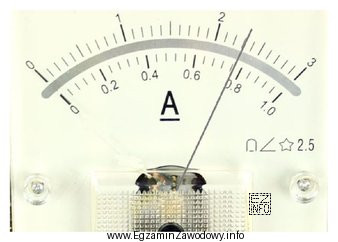

Miernik analogowy rozpoznaje się przede wszystkim po oznaczeniach na tarczy/skali. W praktyce na skali znajduje się informacja, jaką wielkość mierzy przyrząd (np. natężenie prądu albo napięcie) oraz jakiego rodzaju prąd (stały DC lub przemienny AC) jest dopuszczalny dla poprawnego wskazania.
Dlaczego "natężenia prądu stałego" jest poprawne?
Jeżeli miernik jest wyskalowany w amperach (symbol A, ewentualnie mA/µA) i ma oznaczenie pracy w obwodzie prądu stałego (DC), to jest to amperomierz do pomiaru natężenia prądu stałego. Taki przyrząd włącza się w obwód szeregowo, aby prąd płynął przez miernik.
Dlaczego pozostałe odpowiedzi są błędne?
- "Natężenia prądu przemiennego" – dotyczyłoby amperomierza AC (z innym torem pomiarowym/oznaczeniem). Przyrząd przeznaczony do DC nie musi poprawnie wskazywać w AC.
- "Napięcia przemiennego" – to byłby woltomierz AC (skala w V, oznaczenie AC). Inna wielkość i inny sposób włączenia (równolegle).
- "Napięcia stałego" – to byłby woltomierz DC (skala w V, oznaczenie DC), a nie amperomierz. Częstym błędem jest mylenie V i A oraz nieuwzględnianie oznaczeń na tarczy.
Wskazówka egzaminacyjna: najpierw sprawdź, czy na skali jest A czy V, a dopiero potem, czy miernik dotyczy AC czy DC. To eliminuje większość pomyłek bez wykonywania obliczeń.
