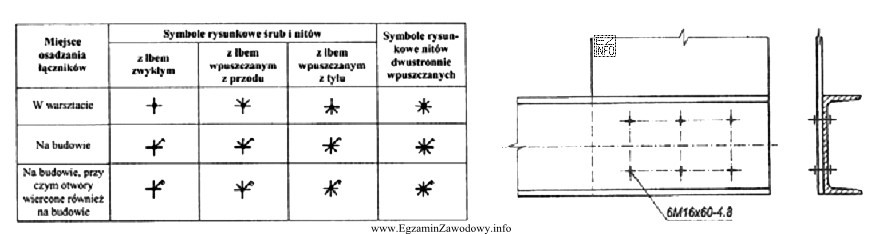

Pytanie sprawdza umiejętność odczytu informacji z rysunku technicznego połączenia śrubowego: zarówno z legendy symboli, jak i z opisu oznaczenia śrub przy linii odniesienia.
1) Odczyt symbolu z legendy
Na rysunku punkty mocowania są oznaczone symbolem "+". Z tabeli/legendy wynika, że taki znak odpowiada wariantowi: montaż w warsztacie oraz śruba z łbem zwykłym. To rozstrzyga jednocześnie dwa parametry: miejsce wykonania i rodzaj łba.
2) Odczyt zapisu "6M16x60-4.8"
Ten zapis jest skróconą informacją o śrubach:
- 6 – liczba śrub w połączeniu,
- M16 – gwint metryczny o średnicy nominalnej 16 mm (czyli "średnica trzpienia/śruby" w sensie doboru elementu złącznego),
- 60 – długość trzpienia w milimetrach,
- 4.8 – klasa wytrzymałości śruby.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Opcje z 16 śrubami są sprzeczne z zapisem "6…", który jednoznacznie określa liczbę sztuk.
- Opcje ze śrubami z łbem wpuszczanym nie pasują do symbolu "+" z legendy, który przypisano do łba zwykłego.
- Warianty "na budowie" nie zgadzają się z częścią legendy dotyczącą miejsca montażu.
- Podane wartości 4,8 cm lub 4,8 mm wynikają z typowego błędu: traktowania "4.8" (klasy) jak długości lub średnicy.
Wskazówka egzaminacyjna: najpierw sprawdź legendę symboli (rodzaj łba i warsztat/budowa), a dopiero potem czytaj zapis typu "6M16x60-4.8", rozdzielając: ilość, średnicę M, długość i klasę.
