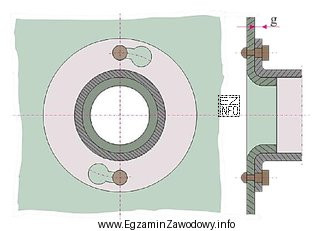

Połączenie bagnetowe jest połączeniem rozłącznym, w którym blokowanie uzyskuje się przez wsunięcie elementu w odpowiednie gniazdo oraz krótki obrót. Charakterystyczne są wycięcia i zaczepy (prowadnice), które po obrocie "zachodzą" na siebie i uniemożliwiają samoczynne wysunięcie. Takie rozwiązanie stosuje się, gdy liczy się szybkie rozłączanie i powtarzalność montażu (np. osłony, pierścienie mocujące, różne elementy opraw w mechanice precyzyjnej).
Dlaczego pozostałe odpowiedzi nie pasują:
- Połączenie kołkowe kojarzy się z kołkiem ustalającym lub łączącym, którego zadaniem jest przede wszystkim pozycjonowanie elementów względem siebie (ustalenie) lub przeniesienie sił ścinających na kołek. Nie ma tu typowego mechanizmu wsunięcia i ryglowania krótkim obrotem.
- Połączenie wpustowe występuje najczęściej w układzie wał–piasta i służy do przenoszenia momentu obrotowego przez wpust umieszczony w rowkach. Kluczowe są rowek w wale i rowek w piaście, a nie zaczepy bagnetowe.
- Połączenie klinowe również wiąże się zwykle z wałem i piastą oraz z klinem, który dzięki geometrii może zapewniać docisk/rozparcie. Mechanizm działania i typowe cechy konstrukcyjne są inne niż w złączu bagnetowym.
Wskazówka egzaminacyjna: przy rozpoznawaniu połączeń na ilustracjach najpierw zadaj sobie pytanie, jakie ruchy montażowe są wymagane (wsunięcie, obrót, wcisk, wbijanie, docisk klinem) oraz co przenosi obciążenie (zaczep, kołek, wpust, klin). To zwykle szybciej prowadzi do poprawnej identyfikacji niż szukanie pojedynczego "wypustu" na rysunku.
