KWALIFIKACJA TLO3 - STYCZEŃ 2020



PYTANIE NR 26.

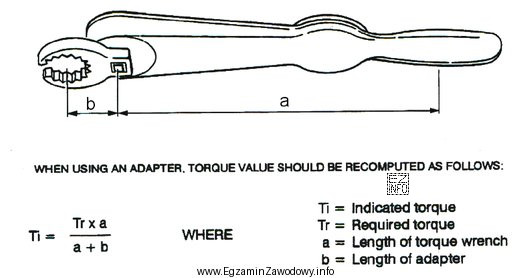

Połączenie śrubowe wymaga dokręcenia momentem 147 Nm. Które wskazanie należy uzyskać na skali przy wykorzystaniu klucza przedstawionego na rysunku, o długości od środka uchwytu do środka kwadratu łącznika - 0,32 m i od nasadki do środka kwadratu - 0,05 m?
Połączenie śrubowe wymaga dokręcenia momentem 147 Nm. Które
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby obliczyć moment wskazany na skali klucza dynamometrycznego przy użyciu adaptera, należy skorzystać ze wzoru Ti = Tr * a / (a + b). Podstawiając wartości: wymagany moment (Tr) = 147 Nm, długość klucza (a) = 0,32 m oraz długość nasadki (b) = 0,05 m, otrzymujemy Ti ≈ 127 Nm. Wynik ten jest zgodny z jedną z podanych odpowiedzi, co potwierdza poprawność obliczeń.
