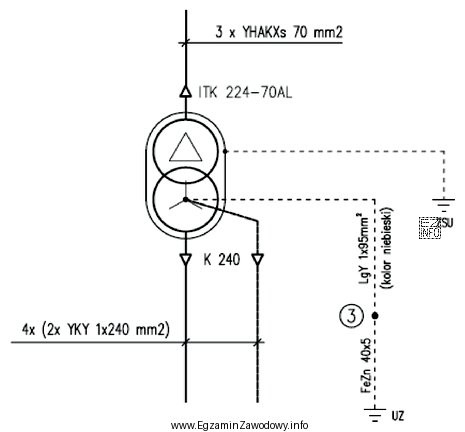

W uziemieniach roboczych (np. punktu neutralnego transformatora) kluczowe jest, aby połączenie między zaciskiem kontrolnym a uziomem było trwałe, odporne mechanicznie i możliwe do kontroli/pomiaru. Z tego powodu stosuje się elementy typowe dla układów uziemiających, takie jak bednarka stalowa ocynkowana (FeZn).
Odpowiedź "bednarką FeZn 40 x 5" jest właściwa, ponieważ:
- Bednarka jest standardowym materiałem na połączenia uziemiające i odcinki łączące uziom z instalacją uziemiającą.
- Zapewnia dużą powierzchnię przekroju i małą impedancję połączenia, co sprzyja odprowadzaniu prądów do ziemi.
- Jest odporna na uszkodzenia (np. w kanałach kablowych, wprowadzeniach do rozdzielni) i lepiej znosi oddziaływania środowiskowe niż typowe przewody instalacyjne.
- Warstwa cynku poprawia odporność na korozję, co jest istotne przy połączeniach związanych z uziomem zewnętrznym.
Pozostałe propozycje są mniej właściwe w tym zastosowaniu:
- "przewodem LgY 1 x 70 mm²" – przewód miedziany w izolacji jest użyteczny w instalacjach i połączeniach wewnętrznych, ale jako połączenie do uziomu zewnętrznego jest mniej typowy; izolacja i sposób zakończeń mogą pogarszać trwałość w trudnych warunkach oraz utrudniać pewne, długotrwałe połączenie z elementami uziomu.
- "kablem YKY 1 x 240 mm²" – to kabel energetyczny przeznaczony do przesyłu energii, a nie jako element łączący uziom; rozwiązanie jest nieadekwatne funkcjonalnie i ekonomicznie, a jego konstrukcja (izolacja/powłoki) nie jest optymalna do roli przewodu uziemiającego przy uziomie.
- "przewodem LgY 1 x 95 mm²" – podobnie jak w przypadku LgY 70 mm², sam większy przekrój nie przesądza o poprawności do tego konkretnego połączenia; w praktyce dla połączeń z uziomem preferuje się bednarkę/elementy uziomowe zapewniające wymaganą trwałość i odporność.
Wskazówka egzaminacyjna: w pytaniach o połączenia z uziomem szukaj odpowiedzi z materiałami typowo uziomowymi (bednarka, pręt uziomowy, złącze kontrolne), a nie z kablami zasilającymi czy przewodami instalacyjnymi.
