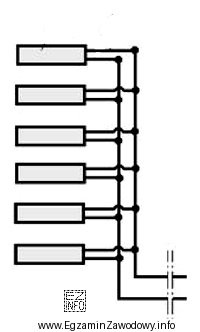

W obwodzie odpalania zapalników elektrycznych spotyka się kilka podstawowych sposobów łączenia elementów: szeregowe, równoległe oraz szeregowo-równoległe. Kluczem do poprawnej odpowiedzi jest rozpoznanie węzłów (miejsc połączeń przewodów) i sprawdzenie, czy każdy zapalnik jest dołączony do tych samych dwóch punktów zasilania.
Połączenie "Równoległe." oznacza, że zapalniki są podłączone w oddzielnych gałęziach, ale do wspólnych zacisków obwodu. W praktyce każdy zapalnik ma "własną gałąź", a napięcie na poszczególnych zapalnikach jest takie samo (wynika to z idei połączenia równoległego). Prąd całkowity jest sumą prądów w gałęziach.
Odpowiedź "Szeregowe." jest nieprawidłowa w sytuacji, gdy zapalniki nie tworzą jednego łańcucha jeden za drugim. W układzie szeregowym prąd musi przepłynąć kolejno przez każdy element, a przerwanie jednego miejsca zwykle przerywa cały obwód.
Odpowiedź "Szeregowo-równoległe." nie pasuje, jeśli na schemacie nie widać grup zapalników połączonych szeregowo w gałęziach, a następnie połączonych równolegle między sobą (albo odwrotnie). To układ "mieszany", rozpoznawalny po tym, że część elementów jest w łańcuchach, ale tych łańcuchów jest kilka.
Odpowiedź "Trójpierścieniowe." nie jest typowym, podstawowym określeniem sposobu łączenia zapalników w rozumieniu klasycznych schematów obwodów (szeregowo/równolegle/mieszane). Na egzaminie najczęściej weryfikuje się właśnie te trzy standardowe kategorie połączeń.
Wskazówka egzaminacyjna: najpierw znajdź dwa główne przewody zasilające, a potem sprawdź, czy każdy zapalnik jest wpięty między nie (równolegle), czy "w linii" jeden po drugim (szeregowo).
