KWALIFIKACJA ELM5 - STYCZEŃ 2018



PYTANIE NR 40.

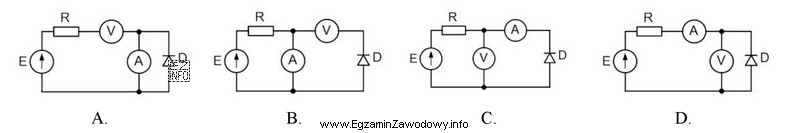

Pomiar prądowo-napięciowej charakterystyki statycznej diody spolaryzowanej w kierunku zaporowym przeprowadza się w układzie pokazanym na rysunku
Pomiar prądowo-napięciowej charakterystyki statycznej diody spolaryzowanej w kierunku
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Pomiar prądowo-napięciowej charakterystyki statycznej diody spolaryzowanej w kierunku zaporowym wymaga użycia woltomierza do pomiaru napięcia na diodzie oraz amperomierza do pomiaru prądu płynącego przez diodę. W układzie C woltomierz jest podłączony równolegle do diody, a amperomierz szeregowo z diodą, co jest poprawną konfiguracją do pomiaru charakterystyki diody spolaryzowanej w kierunku zaporowym.
