KWALIFIKACJA ELM2 - WRZESIEŃ 2015


PYTANIE NR 22.

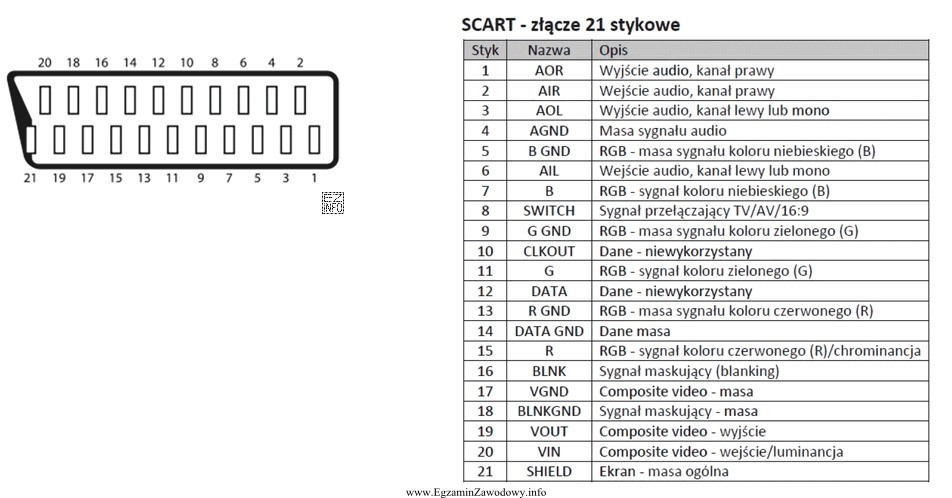

Poniżej przedstawiono fragment dokumentacji technicznej gniazda SCART. Z jakiego styku należy pobrać sygnał video dla monitora zewnętrznego?
Poniżej przedstawiono fragment dokumentacji technicznej gniazda SCART. Z jakiego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie przedstawionego fragmentu dokumentacji technicznej gniazda SCART, poprawną odpowiedzią jest "19 - sygnał; 17 - masa.". Według tabeli, styk 19 (VOUT) odpowiada za "Composite video - wyjście", co jest sygnałem wideo potrzebnym dla monitora zewnętrznego. Styk 17 (VGND) jest opisany jako "Composite video - masa", co stanowi masę dla tego sygnału. Połączenie tych dwóch styków (19 dla sygnału i 17 dla masy) zapewni prawidłowe przesyłanie sygnału wideo do monitora zewnętrznego.
