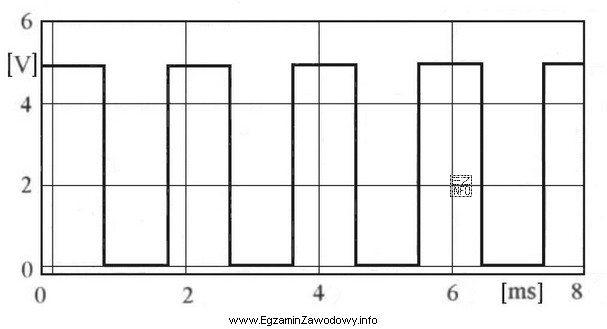

Odczyt parametrów sygnału z oscylogramu zaczyna się od ustalenia, ile pełnych cykli mieści się w określonym przedziale czasu na osi X. Na przedstawionym przebiegu prostokątnym kolejne zbocza narastające pojawiają się regularnie, a czwarte zbocze narastające (licząc od początku pierwszego impulsu) wypada około t=7,5 ms. Oznacza to, że w 7,5 ms mieszczą się 4 pełne okresy.
Zatem okres wynosi:
T = 7,5 ms / 4 = 1,875 ms = 0,001875 s.
Częstotliwość to odwrotność okresu:
f = 1 / T = 1 / 0,001875 s ≈ 533 Hz. Dlatego stwierdzenie "częstotliwość badanego sygnału jest równa 533 Hz" jest prawidłowe.
Pozostałe odpowiedzi są niezgodne z definicjami i odczytem wykresu:
- "okres badanego sygnału równy jest 8 ms" – 8 ms to zakres widoczny na osi czasu (okno pomiarowe), a nie czas jednego cyklu. W tym przedziale widać kilka okresów, więc jeden okres musi być dużo krótszy.
- "wartość średnia napięcia … około 5 V" – przebieg przełącza się między 0 V i 5 V. Przy wypełnieniu zbliżonym do 50% wartość średnia jest około 2,5 V, a 5 V to wartość maksymalna (poziom stanu wysokiego), nie średnia.
- "współczynnik wypełnienia … około 6/8 × 100%" – wypełnienie liczy się jako czas stanu wysokiego / okres, a nie jako ułamek "działek z całego ekranu". Na oscylogramie czas HIGH i LOW w obrębie jednego okresu są podobne, więc wypełnienie jest bliskie 50%, a nie 75%.
Wskazówka egzaminacyjna: zawsze oddzielaj pojęcia "czas na ekranie" (ustawienie podstawy czasu, np. 0–8 ms) od "okresu" (czas jednego cyklu). Następnie pilnuj jednostek: milisekundy trzeba przeliczyć na sekundy przed obliczeniem częstotliwości w hercach.
