Połączenie nitowe zakładkowe (lap joint) jest jednym z podstawowych sposobów łączenia cienkościennych elementów konstrukcji lotniczych, np. fragmentów poszycia. Poprawność takiego złącza ocenia się nie po "ilości nitów", lecz po spełnieniu zasad technologicznych, które ograniczają ryzyko pęknięć, wyrwań krawędzi oraz luzowania połączenia w eksploatacji.
W poprawnym połączeniu zakładkowym kluczowe są:
- właściwy zakład elementów (zapewniający przeniesienie obciążeń i stabilne przyleganie),
- prawidłowa odległość nitów od krawędzi (zbyt mała odległość sprzyja pękaniu i wyrywaniu materiału),
- prawidłowy rozstaw nitów wzdłuż złącza (zbyt duży rozstaw osłabia połączenie, zbyt mały może prowadzić do osłabienia materiału oraz problemów montażowych),
- spójny układ linii nitów i zachowanie powtarzalności, co jest istotne dla jakości i kontroli,
- brak kolizji z krawędzią zakładu oraz brak "przesunięć" powodujących mimośrodowe obciążenie.

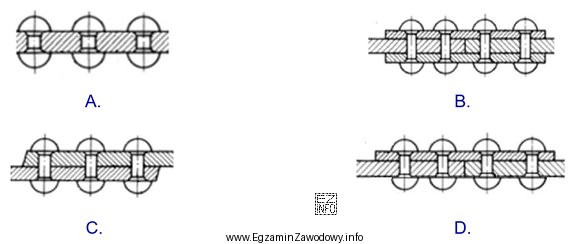

Odpowiedź "C" jest poprawna, ponieważ przedstawia połączenie zakładkowe wykonane zgodnie z tymi zasadami: zakład jest prawidłowy, a układ nitów jest taki, by zachować bezpieczny margines od krawędzi oraz logiczny, równomierny rozstaw.
Pozostałe warianty są niepoprawne, ponieważ pokazują typowe niezgodności spotykane w praktyce, takie jak: zbyt mała odległość nitu od krawędzi (ryzyko wyrwania), niewłaściwy zakład (zbyt mała powierzchnia łączenia), albo nieprawidłowy rozstaw/układ nitów (nierównomierne przenoszenie obciążeń, trudniejsza kontrola i większe ryzyko uszkodzeń eksploatacyjnych).
Wskazówka egzaminacyjna: oglądając rysunki, najpierw oceń geometrię zakładu, potem sprawdź "margines krawędzi" i dopiero na końcu rozstaw nitów. Taka kolejność zmniejsza ryzyko wyboru odpowiedzi na podstawie samego wrażenia estetycznego.
