KWALIFIKACJA ELE2 - STYCZEŃ 2014

Wyjaśnienie poprawnej odpowiedzi:

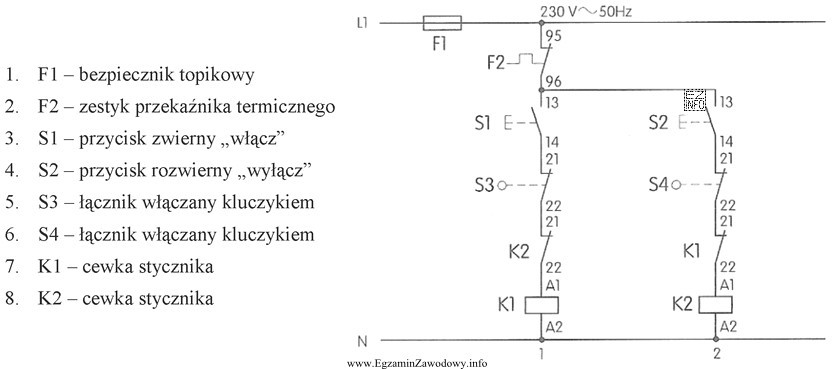

Na podstawie analizy schematu elektrycznego, elementy oznaczone numerami 1, 2, 3, 7, 8 są poprawnie opisane jako: F1 - bezpiecznik topikowy, F2 - zestyk przekaźnika termicznego, S1 - przycisk zwierający "włącz", K1 - cewka stycznika, K2 - cewka stycznika. Elementy 4 i 5, oznaczone jako S3 i S4, nie są łącznikami włączanymi kluczykiem, co jest błędem w oznaczeniach, a 5 i 6 nie są rysowane jako zamki do kluczyków, co również jest błędem. Stąd odpowiedź "1,2,3,7,8." jest poprawna.
