Oznaczenie R22 jest spotykanym w elektronice zapisem wartości rezystora, w którym litera R zastępuje separator dziesiętny. Dlatego R22 = 0,22 Ω (a nie 22 Ω). Taki zapis bywa używany, aby uniknąć problemów z kropką/przecinkiem w nadrukach.

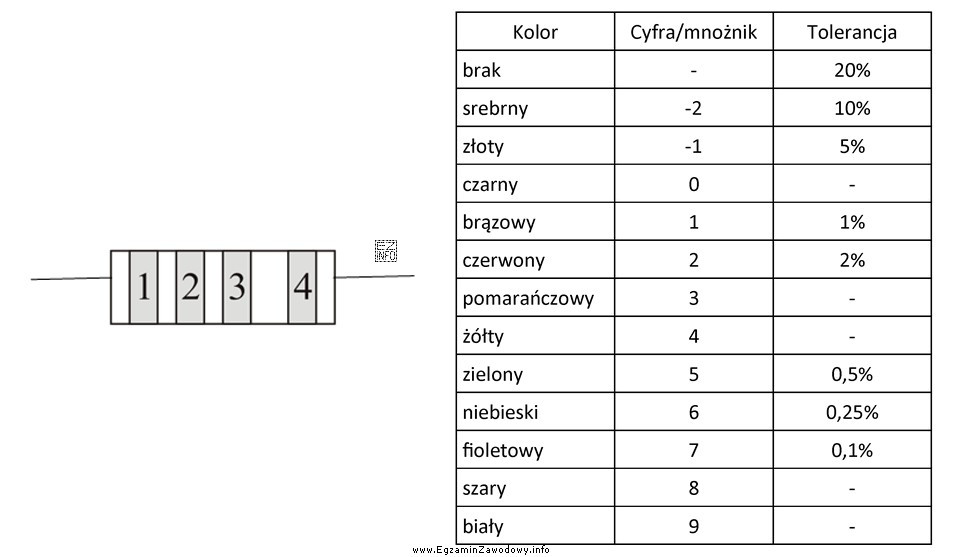

Dla typowego rezystora z 4 paskami interpretacja jest następująca:
- 1. pasek – pierwsza cyfra znacząca,
- 2. pasek – druga cyfra znacząca,
- 3. pasek – mnożnik (potęga dziesięciu lub jej ułamek),
- 4. pasek – tolerancja.
Wartość 0,22 Ω można zapisać jako 22 × 0,01 Ω. Z tego wynika:
- cyfra 2 ma kolor czerwony, więc pierwsze dwa paski to czerwony i czerwony,
- mnożnik 0,01 odpowiada barwie srebrnej (czyli "razy 0,01"),
- tolerancja ±5% odpowiada barwie złotej.
Dlatego poprawny zestaw barw to: czerwony, czerwony, srebrny, złoty.
Pozostałe propozycje są błędne, bo zamieniają miejscami cyfry znaczące z mnożnikiem (np. traktują srebrny jako cyfrę, czego w 4‑paskowym kodzie się nie stosuje) albo prowadzą do zupełnie innej wartości rezystancji niż 0,22 Ω. Typową pułapką jest też odczyt R22 jako 22 Ω – wtedy szuka się mnożnika ×1 (czarny) zamiast srebrnego.
W praktyce warto potwierdzić odczyt pomiarem multimetrem (zakres niskich rezystancji) i zwrócić uwagę na rezystancję przewodów pomiarowych, bo przy 0,22 Ω może ona istotnie wpływać na wynik.
