KWALIFIKACJA BUD14 + BUD15 - STYCZEŃ 2015



PYTANIE NR 11.
Powierzchnia stropu Akermana nad pomieszczeniem pokazanym na rysunku wynosi

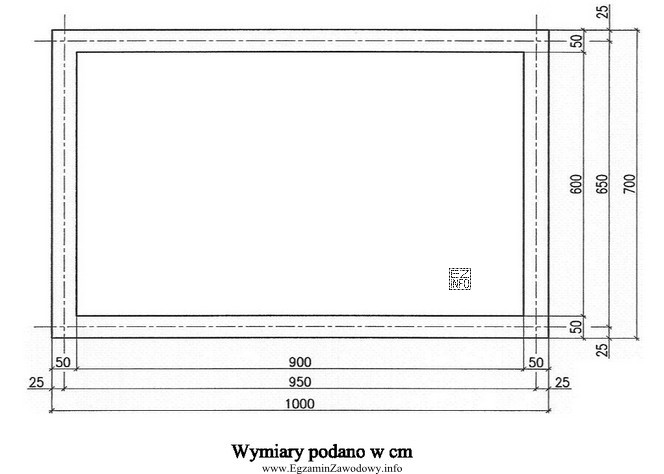

Ilustracja przedstawia rzut prostokątnego pomieszczenia z wymiarami podanymi w centymetrach.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Powierzchnię stropu wyznacza się z rzutu pomieszczenia: odczytuje się wymiary z rysunku, dzieli rzut na proste figury (najczęściej prostokąty), oblicza ich pola i sumuje. Po poprawnym zsumowaniu pól fragmentów wynik daje 54,00 m2; pozostałe wartości wynikają z typowych pomyłek w odczycie lub sumowaniu.

Pełne wyjaśnienie:

Powierzchnia stropu nad pomieszczeniem to w praktyce pole rzutu poziomego tego pomieszczenia (czyli "z góry"), odczytane z dokumentacji. W zadaniach egzaminacyjnych kluczowe są dwie umiejętności: czytanie wymiarowania na rysunku oraz poprawne obliczenie pola.

Jak dojść do wyniku?

  • Najpierw odczytaj z rysunku wszystkie potrzebne długości (w metrach lub z poprawnym przeliczeniem jednostek).
  • Jeżeli rzut nie jest idealnym prostokątem, podziel go na kilka prostokątów (lub prostokąty i inne proste figury), tak aby nie pominąć wnęk i załamań.
  • Dla każdego fragmentu policz pole (dla prostokąta: długość × szerokość).
  • Zsumuj pola wszystkich fragmentów. Otrzymana suma powinna dać 54,00 m2.

Dlaczego pozostałe odpowiedzi są błędne?

  • Wartość 61,75 m2 bywa efektem niekonsekwentnego użycia wymiarów (np. raz po obrysie, raz w świetle) albo niepełnego rozbicia kształtu i dodania fragmentu "na oko".
  • Wartość 63,00 m2 często wynika z potraktowania rzutu jako większego prostokąta bez odjęcia wnęki/załamania lub z błędnego zsumowania tylko części odcinków wymiarowych.
  • Wartość 70,00 m2 jest typowym skutkiem przyjęcia wymiarów zewnętrznych zamiast właściwych dla powierzchni rozpatrywanego pomieszczenia albo pomylenia skali/ jednostek (np. błędnego przeliczenia).

Wskazówka egzaminacyjna: po obliczeniu zrób szybki "test sensowności" – porównaj wynik z przybliżonym polem największego prostokąta obejmującego cały rzut. Jeśli wynik jest większy niż ten prostokąt, to na pewno popełniono błąd; jeśli jest podejrzanie mały, prawdopodobnie pominięto fragment.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest strop Akermana w budownictwie?
Strop Akermana to rodzaj stropu gęstożebrowego, w którym nośność zapewniają żebra (belki/żebra żelbetowe), a przestrzenie między nimi wypełniają elementy lekkie (np. pustaki). W zadaniach egzaminacyjnych najczęściej liczy się obmiar: powierzchnie, rozpiętości i wymiary z rzutu.
Jak obliczyć powierzchnię stropu nad pomieszczeniem z rysunku?
Odczytaj wymiary z rzutu pomieszczenia, a następnie policz pole. Gdy kształt jest nieregularny, podziel rzut na prostokąty, policz pola cząstkowe (długość × szerokość) i je zsumuj. Na końcu sprawdź, czy nie pominąłeś wnęki lub nie policzyłeś jej podwójnie.
Dlaczego w obliczeniach powierzchni łatwo pomylić pole z obwodem?
Bo w obu przypadkach korzysta się z tych samych długości odczytanych z rysunku. Obwód to suma długości krawędzi (jednostka: m), a pole to iloczyny długości (jednostka: m2). Szybka kontrola: jeśli wynik ma jednostkę m, to nie jest powierzchnia.
Jakie wymiary z rzutu mam przyjąć: w świetle ścian czy po obrysie?
To zależy od treści zadania i sposobu wymiarowania na rysunku. Zwykle "powierzchnia nad pomieszczeniem" odpowiada rzutowi tego pomieszczenia, czyli wymiarom wyznaczającym jego granice na planie. Jeśli rysunek pokazuje wymiary wewnętrzne, licz w świetle; jeśli obrys, licz po obrysie.
Co zrobić, gdy rzut pomieszczenia ma wnękę lub załamanie ściany?
Najpewniej jest rozbić kształt na 2–4 prostokąty i policzyć sumę pól. Alternatywnie policz pole dużego prostokąta "otaczającego" rzut i odejmij pole wnęki. Kluczowe jest, aby każdy fragment został policzony dokładnie raz, bez pominięć i bez dublowania.
Jak sprawdzić, czy wynik powierzchni jest sensowny bez kalkulatora?
Zrób szybkie oszacowanie: przyjmij zaokrąglone wymiary (np. do 0,5 m) i policz przybliżone pole. Wynik dokładny powinien być blisko oszacowania. Dodatkowo porównaj z polem największego prostokąta obejmującego rzut – powierzchnia nie może być większa od niego.
Czy skala rysunku ma znaczenie, gdy podane są wymiary liczbowe?
Jeśli rysunek ma podane wymiary liczbowe, to je przyjmujesz do obliczeń i skala ma mniejsze znaczenie. Skala jest istotna, gdy trzeba coś zmierzyć linijką na rysunku. Na egzaminie nie mieszaj metod: albo liczysz z wymiarów, albo mierzysz zgodnie ze skalą.
Jakie są najczęstsze błędy przy obliczaniu m2 ze szkicu pomieszczenia?
Najczęstsze błędy to: pominięcie fragmentu rzutu (np. wnęki), podwójne dodanie tego samego prostokąta, błędne przepisanie wymiaru, złe przeliczenie jednostek (cm na m) oraz policzenie obwodu zamiast pola. Pomaga zapisanie wszystkich pól cząstkowych w tabelce.
Kiedy w praktyce budowy potrzebny jest obmiar powierzchni stropu?
Obmiar powierzchni stropu jest potrzebny m.in. do rozliczeń robót, kontroli przedmiaru, planowania prac i materiałów oraz weryfikacji zgodności z dokumentacją. Dla betoniarza-zbrojarza to także element kontroli zakresu prac: gdzie jest strop danego pomieszczenia i jaki ma "rzut" do wykonania.
Jak przygotować się do zadań z obliczania powierzchni na egzamin BUD.1?
Ćwicz czytanie rzutów i wymiarowania oraz rozbijanie kształtów na prostokąty. Zrób serię zadań, w których występują wnęki i załamania, i zawsze zapisuj krok po kroku pola cząstkowe z jednostkami m2. Na koniec naucz się robić szybkie oszacowanie, żeby wyłapywać pomyłki.
info

Statystycznie 41% uczniów zna prawidłową odpowiedź. trudne

Według specjalistów z branży: "Powierzchnię stropu wyznacza się z rzutu pomieszczenia: odczytuje się wymiary z rysunku, dzieli rzut na proste figury (najczęściej prostokąty), oblicza ich pola i sumuje."

Materiały:

  • Podręcznik/Skrypt: podstawy czytania rysunku budowlanego (rzuty i wymiarowanie)
  • Zestawy zadań z geometrii praktycznej: pola figur płaskich i podziały na prostokąty
  • Materiały dydaktyczne do kwalifikacji BUD.1: ćwiczenia z obmiaru robót
