KWALIFIKACJA ELE2 - CZERWIEC 2011



PYTANIE NR 38.

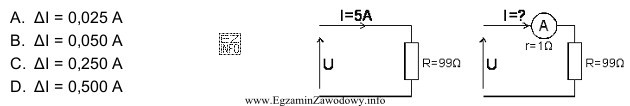

Prąd o natężeniu około 5 A, płynący przez rezystor o rezystancji R = 99 Ω zmierzono poprzez włączenie amperomierza o rezystancji wewnętrznej r = 1 Ω. Ile wynosi uchyb bezwzględny pomiaru spowodowany dołączeniem amperomierza do obwodu?
Prąd o natężeniu około 5 A, płyną
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Uchyb bezwzględny pomiaru spowodowany dołączeniem amperomierza do obwodu wynika z dodatkowej rezystancji wprowadzonej przez amperomierz. Obliczenie tego uchybu wymagało znalezienia nowego prądu płynącego przez obwód po dołączeniu amperomierza i odjęcia go od pierwotnego prądu. Różnica ta wynosi 0,05 A, co odpowiada odpowiedzi B.
