W rysunku technicznym i na schematach mechanicznych stosuje się symbole umowne, które mają z góry ustaloną formę. Dzięki temu osoba czytająca dokumentację może jednoznacznie rozpoznać, z jakim typem elementu ma do czynienia, bez konieczności dopisywania długich opisów.
Podpora samonastawna to taki sposób podparcia, który dopuszcza niewielkie odchylenia i ułatwia samoczynne "ustawienie się" współpracujących elementów (np. przy drobnej niewspółosiowości). Na schematach jest to oddawane konkretnym wyróżnikiem graficznym symbolu, odróżniającym go od podpór sztywnych oraz od oznaczeń innych elementów (np. łożysk o innym charakterze pracy).

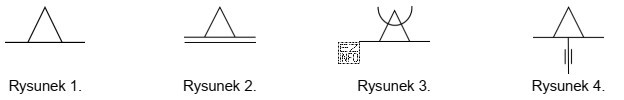

Dlatego w pytaniu należy porównać cztery rysunki i wybrać ten, który spełnia konwencję zapisu podpory samonastawnej. Odpowiedź "rysunku 4." jest poprawna, bo przedstawia symbol zgodny z przyjętym zapisem graficznym dla tego typu podpory.
Dlaczego pozostałe propozycje są błędne? Każda z nich zawiera cechę, która zmienia znaczenie symbolu (np. sugeruje podporę innego typu, brak elementu charakterystycznego dla samonastawności albo używa formy spotykanej przy innych oznaczeniach). To typowa pułapka egzaminacyjna: symbole są do siebie podobne, ale drobny detal przesądza o znaczeniu.
Wskazówka do nauki: ćwicz rozpoznawanie symboli w parach "podpora sztywna vs samonastawna" oraz "różne typy podpór/łożysk". Najlepiej robić to na wielu przykładach rysunków, bo egzamin często testuje właśnie uważność na szczegóły zapisu.
