KWALIFIKACJA ELM6 - CZERWIEC 2024 (test 3)



PYTANIE NR 18.

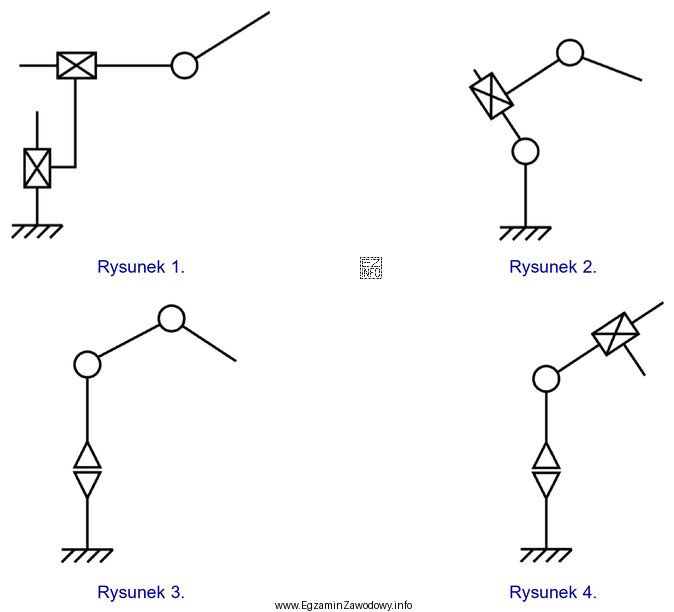

Prawidłowo strukturę kinematyczną OOP (RRT) urządzenia manipulacyjnego przedstawiono na rysunku
Prawidłowo strukturę kinematyczną OOP (RRT) urządzenia manipulacyjnego przedstawiono
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Struktura kinematyczna OOP (RRT) urządzenia manipulacyjnego oznacza, że urządzenie posiada dwa przeguby obrotowe (R) oraz jeden przegub pryzmatyczny (T). Analizując rysunki, rysunek 4 przedstawia urządzenie z dwoma przegubami obrotowymi i jednym przegubem pryzmatycznym, co odpowiada strukturze kinematycznej OOP (RRT).
