Połączenie wpustowe to rozłączne połączenie wału z piastą (np. koła pasowego, koła zębatego, sprzęgła), w którym moment obrotowy jest przenoszony dzięki współpracy wpustu z rowkiem wpustowym w wale i odpowiadającym mu rowkiem w piaście.
Aby montaż był uznany za prawidłowy, na rysunku (lub w praktyce warsztatowej) należy ocenić kilka elementów naraz:
- Osadzenie wpustu w obu elementach – wpust musi jednocześnie pasować do rowka wału oraz do rowka w piaście; nie może "pracować" tylko na jednym z nich.
- Brak przekoszenia – piasta powinna nasuwać się osiowo na wał; rysunki pokazujące pochylenie lub klinowanie elementu zwykle oznaczają błąd montażu.
- Właściwe oparcie i przyleganie – typowym błędem jest sytuacja, gdy wpust opiera się w niewłaściwym miejscu, co powoduje, że piasta nie dochodzi do założonego położenia lub powstaje luz.
- Brak kolizji – jeśli wpust jest ustawiony/umieszczony nieprawidłowo, może uniemożliwić dosunięcie piasty (na rysunku widać wtedy "zatrzymanie" montażu).

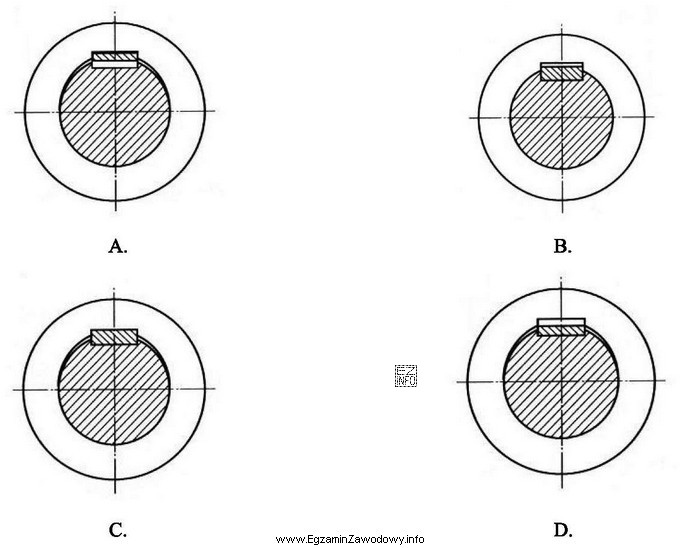

Odpowiedź "B." uznaje się za poprawną, ponieważ przedstawia montaż, w którym element wpustowy jest pokazany jako prawidłowo współpracujący z rowkami wału i piasty, bez symptomów zacięcia, niewłaściwego oparcia czy przesunięcia.
Odpowiedzi "A.", "C." i "D." są niepoprawne, bo reprezentują typowe błędy spotykane przy połączeniach wał–piasta: niepełne wsunięcie/nieprawidłowe ustawienie wpustu, sytuację, w której piasta nie może dojść do właściwego położenia, albo wariant powodujący luz i nierównomierne przenoszenie obciążenia. W praktyce takie błędy skutkują hałasem, biciem, przyspieszonym zużyciem rowka, a nawet ścięciem wpustu.
Wskazówka egzaminacyjna: oglądając rysunek, najpierw sprawdź, czy wpust "łączy" oba rowki (wału i piasty), a dopiero potem oceniaj szczegóły położenia – to najszybciej eliminuje błędne warianty.
