PYTANIE NR 30.
Prędkość obrotowa silnika w układzie przedstawionym na schemacie regulowana jest przez zmianę wartości

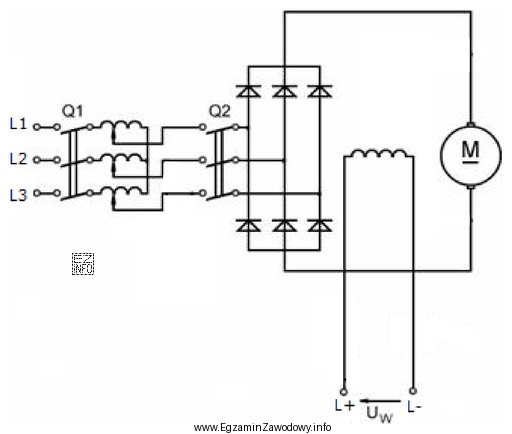

Ilustracja przedstawia schemat elektryczny związany z regulacją prędkości obrotowej silnika elektrycznego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Regulacja prędkości silnika prądu stałego w typowym układzie napędowym realizowana jest przez zmianę napięcia w obwodzie twornika, co zmienia SEM i prąd twornika, a w efekcie ustaloną prędkość. Zmiana prądu wzbudzenia dotyczy innej metody, rezystancja daje duże straty, a częstotliwość jest kluczowa głównie dla silników AC.

Pełne wyjaśnienie:

W napędach z silnikiem prądu stałego prędkość obrotowa jest ściśle związana z napięciem przyłożonym do twornika oraz ze strumieniem (wytwarzanym przez obwód wzbudzenia). W praktycznych układach regulacyjnych najczęściej zmienia się napięcie twornika (np. za pomocą przekształtnika), bo pozwala to płynnie sterować prędkością przy zachowaniu korzystnych własności momentowych w szerokim zakresie pracy.

Dlaczego "napięcia twornika" jest poprawne?
Zmiana napięcia twornika bezpośrednio wpływa na równowagę między napięciem zasilania, spadkami napięć w obwodzie i siłą elektromotoryczną maszyny. Gdy napięcie twornika rośnie, rośnie możliwa prędkość ustalona przy danym obciążeniu; gdy maleje – prędkość spada. Jest to klasyczna i energooszczędniejsza metoda regulacji niż wprowadzanie dodatkowych strat w rezystorach.

Dlaczego pozostałe odpowiedzi są niepoprawne w tym kontekście?

  • "prądu wzbudzenia" – zmiana wzbudzenia (osłabianie/ wzmacnianie pola) jest inną metodą regulacji. Stosuje się ją zwykle do uzyskania prędkości powyżej prędkości bazowej (osłabienie pola), ale nie jest to to samo co regulacja napięciem twornika i nie zawsze jest zgodna z przedstawionym typowym układem.
  • "rezystancji obwodu twornika" – regulacja rezystancyjna polega na dołączaniu opornika szeregowo z twornikiem. Powoduje to duże straty mocy i pogorszenie sztywności charakterystyki mechanicznej (prędkość silniej zależy od obciążenia), dlatego jest to metoda mniej pożądana i zwykle historyczna lub awaryjna.
  • "częstotliwości napięcia zasilania" – częstotliwość jest kluczowym parametrem dla silników prądu przemiennego (np. asynchronicznych) sterowanych falownikiem. Dla klasycznego silnika DC z zasilaniem stałym zmiana częstotliwości nie jest podstawową metodą regulacji prędkości.

Wskazówka egzaminacyjna: jeśli na schemacie widzisz układ typowy dla zasilania twornika z regulowanego źródła DC, pierwszym tropem jest regulacja napięciem twornika. Gdy natomiast wyraźnie pokazano ingerencję w obwód wzbudzenia, dopiero wtedy rozważaj regulację prądem wzbudzenia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Twornik to część maszyny, w której indukuje się siła elektromotoryczna i płynie prąd roboczy. W silniku DC jest to zwykle wirnik z uzwojeniem połączonym z komutatorem. Zmiany parametrów obwodu twornika (np. napięcia) silnie wpływają na prędkość i moment.
W uproszczeniu: im wyższe napięcie twornika przy stałym wzbudzeniu, tym wyższa prędkość ustalona. Zmiana napięcia zmienia warunki równowagi między spadkami napięcia w obwodzie a SEM maszyny, co przekłada się na prędkość przy danym obciążeniu.
Dołączenie rezystora szeregowego powoduje dodatkowe straty mocy (grzanie rezystora) i spadek "sztywności" napędu, czyli większą zmianę prędkości przy zmianie obciążenia. Dlatego ta metoda jest mało efektywna i zwykle stosowana tylko w prostych lub starszych układach.
Polega na zmianie strumienia magnetycznego przez zmianę prądu w uzwojeniu wzbudzenia. Zmniejszenie wzbudzenia (osłabienie pola) może zwiększać prędkość, ale ogranicza dostępny moment i pogarsza warunki komutacji. To inna metoda niż regulacja napięciem twornika.
W typowym silniku prądu stałego zasilanym napięciem stałym częstotliwość nie jest podstawowym parametrem regulacyjnym. Regulacja częstotliwością dotyczy głównie silników prądu przemiennego (np. asynchronicznych) współpracujących z falownikiem.
Regulacja napięcia twornika dotyczy gałęzi zasilającej uzwojenie twornika (często z przekształtnikiem lub regulowanym źródłem DC). Regulacja wzbudzenia dotyczy osobnego obwodu uzwojenia wzbudzenia (na stojanie) i elementów sterujących prądem tej gałęzi.
Najczęściej spotkasz: zmianę napięcia twornika (płynna i sprawna), zmianę wzbudzenia (np. do prędkości powyżej bazowej) oraz rzadziej zmianę rezystancji twornika (prosta, ale stratna). Wybór zależy od wymagań momentu i sprawności.
To typowa pułapka wynikająca z mieszania zasad dla silników AC i DC. W napędach AC prędkość zależy od częstotliwości (sterowanie falownikiem), a w napędach DC często od napięcia twornika i wzbudzenia. Kluczowe jest rozpoznanie rodzaju silnika na schemacie.
W praktyce diagnostycznej sprawdza się m.in. napięcie na tworniku, prąd twornika, działanie elementu regulacyjnego (np. przekształtnika), stan szczotek/komutatora oraz obwód wzbudzenia. Usterka w zasilaniu twornika często bezpośrednio obniża prędkość.
Opanuj podstawowe zależności dla silników DC i AC oraz naucz się rozpoznawać na schematach: gdzie jest twornik, gdzie wzbudzenie i jaki element reguluje zasilanie. Ćwicz zadania, w których z czterech wielkości wybierasz tę, którą realnie zmienia dany układ.
info

To pytanie poprawnie rozwiązuje 53% zdających egzamin. trudne

W praktyce zawodowej kluczowe jest to, że regulacja prędkości silnika prądu stałego w typowym układzie napędowym realizowana jest przez zmianę napięcia w obwodzie twornika, co zmienia SEM i prąd twornika, a w efekcie ustaloną prędkość.
