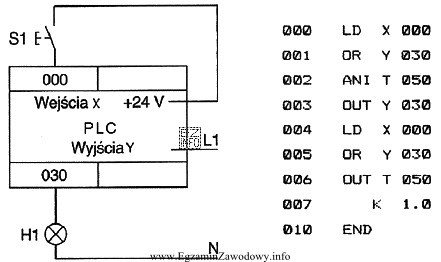

Opis "po wciśnięciu S1 lampka H1 świeci przez 1 s, niezależnie od długości wciśnięcia" odpowiada typowemu działaniu generatora impulsu (monostabilnego): zdarzenie (najczęściej zbocze narastające z S1) wyzwala impuls o ustalonej długości, a wyjście po tym czasie wraca do stanu wyjściowego.
To zachowanie jest charakterystyczne dla sytuacji, gdy program rozdziela moment naciśnięcia od czasu trzymania. W praktyce PLC realizuje się to np. blokiem impulsowym (często nazywanym TP/pulse) albo logiką, która po wykryciu naciśnięcia uruchamia odmierzanie i ignoruje dalsze trzymanie S1.
Dlaczego pozostałe opisy nie pasują do impulsu 1 s:
- Opis "gaśnie po upływie 1 s od zwolnienia" sugeruje, że czas startuje w chwili puszczenia S1 (czyli zależy od zwolnienia), co jest inną logiką niż impuls od naciśnięcia.
- Opis "miga z częstotliwością 1 Hz" dotyczy generatora przebiegu okresowego (naprzemienne włącz/wyłącz), a nie pojedynczego impulsu o długości 1 s po naciśnięciu.
- Opis "zapali się po 1 s od wciśnięcia" odpowiada opóźnieniu załączenia (czasówka typu TON), gdzie wyjście pojawia się dopiero po zadanym czasie, a nie natychmiast na 1 s.
Wskazówka egzaminacyjna: gdy w odpowiedzi pojawia się sformułowanie "niezależnie od tego, jak długo wciśnięty jest przycisk", zwykle chodzi o logikę wyzwalaną zdarzeniem (zboczem) i funkcję impulsową, a nie sterowanie bezpośrednie stanem wejścia.
