KWALIFIKACJA GIW9 - CZERWIEC 2016

PYTANIE NR 6.
Projektując wyrobisko o nachyleniu 20°, w którym odbywa się ruch pieszy należy go wyposażyć w

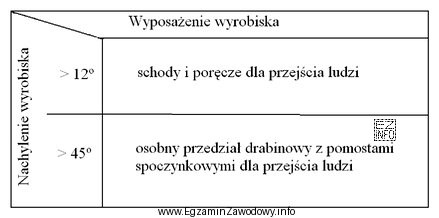

Ilustracja przedstawia schematyczny diagram dotyczący wyposażenia wyrobiska w zależności od jego nachylenia.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wyrobisko o nachyleniu 20° przeznaczone do ruchu pieszego powinno umożliwiać bezpieczne wchodzenie i schodzenie.
Najbardziej właściwym wyposażeniem są schody i poręcze, bo stabilizują krok i zapewniają podparcie. Przedział drabinowy oraz pomosty spoczynkowe dotyczą komunikacji drabinowej, a łączność nie zastępuje urządzeń dojścia.

Pełne wyjaśnienie:

W wyrobisku pochyłym o nachyleniu 20° ruch pieszy staje się istotnie trudniejszy niż na poziomie: rośnie ryzyko poślizgnięcia, utraty równowagi oraz upadku podczas wchodzenia i schodzenia. Dlatego wyposażenie takiego wyrobiska musi przede wszystkim zapewniać pewne oparcie stopy oraz możliwość podtrzymania się.

Odpowiedź "schody i poręcze" spełnia ten cel: schody porządkują tor ruchu i ułatwiają pokonywanie różnicy wysokości w kontrolowanych krokach, a poręcze (barierki) pozwalają stabilizować sylwetkę i zmniejszają skutki potknięcia. To typowe rozwiązanie dla odcinków komunikacyjnych, gdzie zakłada się regularny ruch pieszy.

Pozostałe propozycje nie odpowiadają na pytanie o wyposażenie drogi przeznaczonej do chodzenia:

  • "przedział drabinowy" dotyczy komunikacji drabinowej (wchodzenie po drabinach), czyli innego sposobu przemieszczania. Stosuje się go, gdy organizuje się dojście pionowe lub strome, a nie gdy planuje się ruch pieszy po pochylni.
  • "pomosty spoczynkowe" kojarzą się z odpoczynkiem i asekuracją przy odcinkach drabinowych albo długich ciągach wspinaczki. Same w sobie nie tworzą bezpiecznej drogi pieszego pokonywania nachylenia 20° bez podstawowego elementu, jakim są schody z poręczami.
  • "urządzenia łączności" są ważne w kopalni (organizacja pracy, zgłaszanie zagrożeń), ale nie są wyposażeniem komunikacyjnym umożliwiającym fizyczne bezpieczne przejście po pochylni. Nie rozwiązują problemu stabilnego stawiania kroków i podparcia.

Wskazówka egzaminacyjna: w pytaniach o wyrobiska pochyłe zawsze rozdzielaj w głowie dwa zagadnienia: jak odbywa się ruch (pieszy czy drabinowy) oraz jakie jest nachylenie. Dopiero to prowadzi do właściwego doboru wyposażenia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Nachylenie 20° oznacza, że dojście jest wyraźnie strome i chodzenie po gładkiej nawierzchni byłoby niepewne. W praktyce wymaga to rozwiązań, które porządkują kroki (schody) i dają możliwość podparcia (poręcze), aby ograniczyć poślizgnięcia i upadki.
Schody zapewniają powtarzalne, stabilne stopnie, a poręcze umożliwiają asekurację ręką podczas wchodzenia i schodzenia. To bezpośrednio poprawia bezpieczeństwo oraz ergonomię dojścia, szczególnie przy większym nachyleniu, gdy rośnie ryzyko utraty równowagi.
Zwykle nie, bo przedział drabinowy dotyczy komunikacji drabinowej, a nie ruchu pieszego. Jeżeli pytanie mówi wprost o ruchu pieszym, to oczekuje się rozwiązań typowych dla chodzenia (np. schody i poręcze), a nie dla wspinaczki po drabinach.
Pomosty spoczynkowe spotyka się głównie tam, gdzie dojście odbywa się po drabinach lub jest szczególnie wymagające fizycznie i potrzebne są miejsca na bezpieczny postój. Nie są one jednak podstawowym wyposażeniem pochylni przeznaczonej do typowego ruchu pieszego.
Najczęściej myli się "ruch pieszy" z "dojściem drabinowym" i automatycznie wybiera elementy kojarzone z szybami lub drabinami. Warto najpierw ustalić sposób poruszania (pieszy) i dopiero potem dobrać wyposażenie umożliwiające bezpieczne chodzenie.
W ruchu pieszym podstawą jest ciąg, po którym stawia się kroki na nawierzchni lub stopniach (np. schody). Komunikacja drabinowa zakłada wchodzenie rękami i nogami po szczeblach, często w wyodrębnionym przedziale. Sformułowanie w treści pytania zwykle przesądza wybór.
Łączność jest ważna organizacyjnie, ale pytanie dotyczy wyposażenia umożliwiającego fizyczne, bezpieczne pokonanie nachylenia podczas chodzenia. Urządzenia łączności nie poprawiają przyczepności, nie dają podparcia i nie organizują toru kroków, więc nie spełniają celu komunikacyjnego.
Wzrasta ryzyko poślizgnięcia, potknięcia i upadku, a także zmęczenia przy dłuższych dojściach. Dochodzą czynniki kopalniane: wilgoć, zapylenie, nierówności i ograniczona widoczność. Dlatego tak istotne jest wyposażenie stabilizujące ruch, np. schody i poręcze.
Nachylenie jest kluczowym parametrem, ale zwykle rozstrzygające jest połączenie nachylenia i przeznaczenia drogi (ruch pieszy, transport, komunikacja drabinowa). Na egzaminie warto czytać warunki w treści do końca i nie wybierać "na skróty" odpowiedzi z przyzwyczajenia.
Ucz się w schemacie: rodzaj wyrobiska (poziome/pochyłe/pionowe) + funkcja (ruch pieszy/transport/ewakuacja) + typowe wyposażenie. Pomaga robienie własnej tabeli skojarzeń oraz rozwiązywanie zadań, gdzie celowo mieszają "schody", "drabiny" i elementy organizacyjne.
info

Około 44% zdających odpowiada poprawnie na to pytanie. trudne

W praktyce zawodowej kluczowe jest to, że przedział drabinowy oraz pomosty spoczynkowe dotyczą komunikacji drabinowej, a łączność nie zastępuje urządzeń dojścia.

Materiały:

  • Materiały szkoleniowe BHP dla ruchu zakładu górniczego (komunikacja w wyrobiskach)
  • Instrukcje zakładowe dotyczące dróg dojścia i wyposażenia wyrobisk pochyłych
  • Podręczniki z zakresu podstaw górnictwa podziemnego (dział: wyrobiska i transport/komunikacja)
