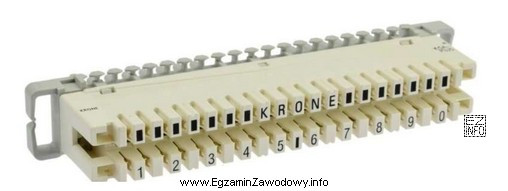

Łączówka LSA to przykład złącza typu IDC (insulation displacement connection), czyli połączenia, w którym nie wykonuje się klasycznego odizolowania żyły. Mechanizm jest inny niż w złączach śrubowych czy w zaciskaniu tulejek: metalowy element złącza ma szczelinę o dobranej szerokości, a podczas wbijania przewodu ostrza nacinają izolację i jednocześnie dociskają miedziany przewodnik. Dzięki temu powstaje stabilny styk elektryczny bez zdejmowania izolacji.
Dlatego poprawne przygotowanie przewodów do łączówki LSA polega przede wszystkim na:
- rozpleceniu kabla na pojedyncze żyły lub pary,
- zachowaniu możliwie krótkiego odcinka rozkręcenia par (jeśli to instalacja parowa),
- ułożeniu żyły w odpowiednim rowku i użyciu narzędzia LSA, które dociska żyłę oraz zwykle odcina nadmiar.
Odpowiedź "nie odizolowywać żył kabla wielożyłowego, rozpleść kabel na pojedyncze żyły lub pary" jest zgodna z zasadą działania IDC: izolacja jest integralną częścią procesu zacisku w złączu.
Pozostałe odpowiedzi opisują czynności typowe dla innych metod, które w przypadku LSA/IDC mogą pogarszać jakość połączenia:
- "odizolować żyły..." – odizolowanie nie jest wymagane i może prowadzić do nieprawidłowego ułożenia żyły w szczelinie lub do zwiększenia ryzyka zwarć między żyłami, gdy odsłonięty odcinek jest zbyt długi.
- "pobielić cyną każdą żyłę" – cynowanie jest charakterystyczne dla lutowania; w złączach IDC warstwa cyny może zmieniać warunki styku (inny materiał na powierzchni), a także sprzyjać gorszemu, mniej przewidywalnemu kontaktowi mechanicznemu.
- "zacisnąć na przewodach końcówki kablowe" – końcówki (np. tulejkowe) stosuje się do złączy śrubowych/sprężynowych, a nie do szczelin IDC, które są projektowane na konkretną średnicę żyły.
Wskazówka egzaminacyjna: jeśli w treści pojawia się LSA/IDC, myśl o zasadzie "wbijam izolowaną żyłę", a nie o przygotowaniu jak do lutowania czy listwy śrubowej. Kluczowe jest także dobranie żyły do zakresu złącza i użycie właściwego narzędzia.
