KWALIFIKACJA MOT1 - CZERWIEC 2024

PYTANIE NR 24.

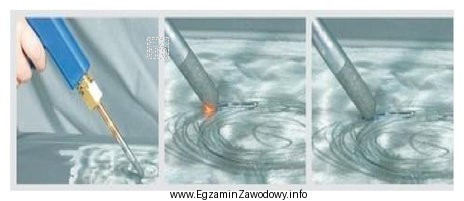

Przedstawiona na ilustracji czynność naprawy blacharskiej to
Ilustracja przedstawia proces naprawy blacharskiej, a dokładniej obkurczanie termiczne, co jest częścią kwalifikacji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Obkurczanie termiczne to czynność kształtowania blachy polegająca na miejscowym nagrzaniu rozciągniętego obszaru i kontrolowanym schłodzeniu, aby zmniejszyć wyboczenie. Nie tworzy spoiny jak spawanie ani nie wykorzystuje spoiwa jak lutospawanie, dlatego pasuje do naprawy odkształceń, a nie do łączenia elementów.

Pełne wyjaśnienie:

W naprawach blacharskich obkurczanie termiczne stosuje się wtedy, gdy blacha została lokalnie rozciągnięta (np. po uderzeniu) i pojawia się wyboczenie, "fala" lub nadmiar materiału. Technika polega na miejscowym nagrzaniu niewielkiego obszaru, a następnie na kontrolowanym schłodzeniu. W wyniku skurczu materiału zmniejsza się rozciągnięcie i łatwiej przywrócić prawidłowy kształt poszycia.

Odpowiedź "obkurczanie termiczne" jest właściwa, ponieważ opisuje proces kształtowania (korekty geometrii) blachy przy użyciu temperatury, bez wykonywania trwałego połączenia dwóch elementów.

Pozostałe odpowiedzi dotyczą innych technologii:

  • "spawanie laserowe" jest metodą łączenia materiałów, w której energia lasera wytwarza spoinę. W naprawie odkształcenia bez rozcinania elementu zwykle nie oczekuje się śladu spoiny, lecz punktowego oddziaływania cieplnego.
  • "spawanie elektryczne" (potocznie: spawanie łukowe) również służy do łączenia części poprzez stopienie brzegów i często użycie spoiwa. Po spawaniu pozostaje charakterystyczna spoina, czego nie zakłada typowa czynność obkurczania.
  • "lutospawanie" jest techniką łączenia, w której stosuje się spoiwo (najczęściej na bazie miedzi/krzemu) i uzyskuje się połączenie bez pełnego przetopienia stali. To nadal metoda wykonywania połączeń, a nie korekty rozciągniętej powierzchni.

Na egzaminie warto zapamiętać rozróżnienie: obkurczanie = usuwanie rozciągnięć i falowania (kształtowanie), a spawanie/lutospawanie = wykonywanie połączeń i spoin.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Obkurczanie termiczne to korygowanie rozciągniętej blachy przez miejscowe nagrzanie i kontrolowane schłodzenie, aby materiał "ściągnął się" i zmniejszył falowanie. To metoda kształtowania poszycia, a nie wykonywania spoiny.
Przy obkurczaniu zwykle widać punktowe oddziaływanie cieplne (nagrzany "punkt/krążek") bez typowej spoiny i bez łączenia dwóch krawędzi. Spawanie częściej pokazuje prowadzenie jeziorka/spoiny wzdłuż złącza lub krawędzi.
"Fala" często wynika z lokalnego rozciągnięcia materiału. Zastosowanie ciepła w małym obszarze i właściwe chłodzenie powoduje skurcz, co redukuje nadmiar długości blachy. Dzięki temu łatwiej przywrócić pierwotną geometrię elementu.
Gdy problemem jest rozciągnięta blacha (wyboczenie), najpierw dąży się do jej skorygowania metodami blacharskimi, w tym obkurczaniem. Szpachla służy do wyrównania drobnych nierówności, ale nie usuwa przyczyny falowania wynikającej z rozciągnięcia.
Typowe błędy to przegrzanie zbyt dużej powierzchni, brak kontroli nad strefą nagrzewania oraz zbyt gwałtowne działania bez sprawdzania efektu. Skutkiem może być pogorszenie geometrii, dodatkowe odkształcenia lub uszkodzenie zabezpieczeń antykorozyjnych.
Lutospawanie to metoda łączenia elementów z użyciem spoiwa, stosowana np. przy naprawach złączy lub wymianie fragmentów. Obkurczanie termiczne nie ma na celu połączenia dwóch części, tylko skorygowanie rozciągniętej powierzchni jednego elementu.
Tak, bo oba procesy mogą wykorzystywać źródło energii i powodować nagrzanie metalu. Różnica jest funkcjonalna: spawanie tworzy spoinę i zwykle przebiega wzdłuż złącza, a obkurczanie jest punktowe i służy zmniejszeniu wyboczeń bez wykonywania połączenia.
W praktyce spotyka się rozwiązania wykorzystujące punktowe nagrzewanie, np. urządzenia do napraw blacharskich oraz odpowiednie końcówki/elektrody, a także metody wymagające dużej kontroli temperatury. Kluczowe jest ograniczenie strefy wpływu ciepła i kontrola efektu.
Uczniowie często kierują się skojarzeniem "intensywne światło = laser" albo "wysoka temperatura = spawanie". W zadaniach obrazkowych trzeba szukać cech procesu: czy jest spoinowanie złącza, czy raczej punktowe działanie na blasze bez łączenia krawędzi.
Najpierw ustal cel czynności (łączenie elementów czy korekta kształtu). Potem oceń ślady procesu: obecność spoiny, spoiwa, złącza, punktowych przebarwień lub deformacji. Na końcu dopasuj nazwę technologii do tego, co widać i jaki ma to efekt.
info

Statystycznie 42% uczniów zna prawidłową odpowiedź. trudne

Eksperci podkreślają: "Obkurczanie termiczne to czynność kształtowania blachy polegająca na miejscowym nagrzaniu rozciągniętego obszaru i kontrolowanym schłodzeniu, aby zmniejszyć wyboczenie."

Materiały:

  • Materiały szkoleniowe z technologii napraw nadwozi (działy: prostowanie i obkurczanie blach)
  • Instrukcje producentów urządzeń do napraw blacharskich (spottery, elektrody do obkurczania) – sekcje zastosowań
  • Notatki z zajęć praktycznych: rozpoznawanie procesów po śladach na blasze (przebarwienia, punkt nagrzania, brak spoiny)
