Prawidłowe wykonanie izolacji rurociągów z otulin w układzie wielowarstwowym polega nie tylko na ułożeniu kolejnej warstwy, ale przede wszystkim na mijankowym rozmieszczeniu złączy. Złącza (miejsca styku elementów otuliny) są potencjalnie najsłabszym punktem izolacji: łatwiej tam o nieszczelność, zawilgocenie oraz powstanie mostka cieplnego.

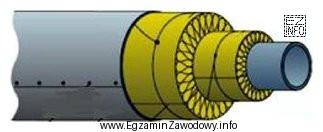

Odpowiedź "dwiema warstwami otuliny z przesunięciem poprzecznym i podłużnym" opisuje układ, w którym:
- przesunięcie podłużne oznacza, że złącza w drugiej warstwie nie wypadają w tym samym miejscu wzdłuż osi rury co w pierwszej warstwie,
- przesunięcie poprzeczne oznacza, że linie złączy na obwodzie (wokół rury) są przesunięte, a więc nie tworzą jednej ciągłej "szczeliny" przez wszystkie warstwy.
Wariant z przesunięciem tylko poprzecznym albo tylko podłużnym jest mniej skuteczny, ponieważ w jednym kierunku złącza mogą się pokrywać, co zwiększa ryzyko lokalnych strat ciepła lub przenikania wilgoci. Z kolei "jedna warstwa otuliny bez przesunięć" nie odpowiada izolacji dwuwarstwowej i dodatkowo daje najsłabszą ochronę w rejonie złączy.
Na egzaminie warto pamiętać: jeśli widzisz układ dwuwarstwowy, szukaj oznak "mijanki" złączy w obu kierunkach — to standardowa zasada podnosząca szczelność i skuteczność izolacji.
