W kartach rozszerzeń (np. graficznych, sieciowych czy kontrolerach) spotyka się przede wszystkim dwa praktyczne podejścia do odprowadzania ciepła: pasywne i aktywne.
Chłodzenie pasywne polega na tym, że źródło ciepła (układ scalony, sekcja zasilania) przekazuje energię do radiatora, a następnie ciepło jest oddawane do otoczenia przez konwekcję i promieniowanie. Nie ma tu elementu napędzanego, który wymuszałby przepływ powietrza. Zaletami są cisza i mniejsza awaryjność (brak łożysk wentylatora). Wadą bywa niższa wydajność chłodzenia, więc takie rozwiązania częściej występują w konstrukcjach o niższym TDP albo w obudowach z dobrym obiegiem powietrza.
Chłodzenie aktywne wykorzystuje wentylator (lub inny napędzany element), aby zwiększyć przepływ powietrza przez radiator. W praktyce oznacza to szybsze odprowadzanie ciepła i możliwość chłodzenia bardziej energochłonnych układów. Określenie wymuszone bywa kojarzone właśnie z wymuszonym ruchem powietrza, ale w typowych zadaniach egzaminacyjnych jako podstawowy podział stosuje się "pasywne" vs "aktywne".
Odpowiedź "symetryczne" nie opisuje standardowo rodzaju chłodzenia kart rozszerzeń; to słowo nie jest przyjętą kategorią w tym kontekście. Na egzaminie warto szukać jednoznacznych cech: obecność wentylatora wskazuje na aktywne (wymuszone), a sam radiator bez wentylatora wskazuje na pasywne.

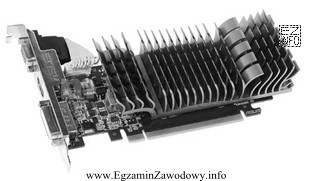

- Wskazówka egzaminacyjna: jeśli na rysunku widać łopatki lub obudowę wentylatora, rozważ aktywne; jeśli widoczny jest tylko radiator (żebra) bez wentylatora, rozważ pasywne.
- Typowy błąd: traktowanie "wymuszone" jako trzeciej, równorzędnej kategorii zamiast jako opisu mechanizmu przepływu powietrza.
