KWALIFIKACJA BUD14 - STYCZEŃ 2016



PYTANIE NR 17.

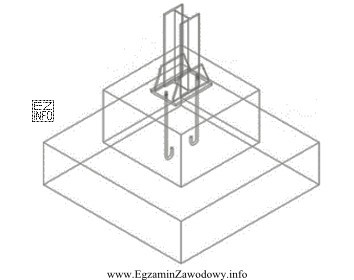

Przedstawiona na schemacie podstawa słupa stalowego jest połączona z fundamentem żelbetowym
Ilustracja przedstawia schematyczny rysunek techniczny, który obrazuje sposób połączenia podstawy słupa stalowego z
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Podstawa słupa stalowego mocowana do fundamentu żelbetowego jest typowo łączona przez zakotwienie w betonie.
Realizuje się to kotwami stalowymi (śrubami/kotwami fundamentowymi) przechodzącymi przez płytę podstawy i zakotwionymi w fundamencie. Spoiny i nity dotyczą głównie łączenia elementów stalowych między sobą.

Pełne wyjaśnienie:

W typowym rozwiązaniu konstrukcyjnym słup stalowy opiera się na płycie podstawy, a ta płyta jest mocowana do fundamentu żelbetowego za pomocą kotew stalowych. Kotwy (często w postaci śrub/kotew fundamentowych) są zakotwione w betonie i przechodzą przez otwory w płycie. Dzięki nakrętkom i podkładkom można dociągnąć płytę do fundamentu oraz przenieść siły: nacisk, siły poziome i momenty.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • Spoiny pachwinowe – to rodzaj spoiny wykonywanej przy spawaniu elementów stalowych. Nie jest to standardowy sposób bezpośredniego łączenia płyty podstawy z betonem/żelbetem, bo spawanie dotyczy połączeń stal–stal.
  • Spoiny czołowe – podobnie jak powyżej, służą do spawania elementów stalowych (np. blach) w jednej płaszczyźnie. Nie zastępują zakotwienia w betonie.
  • Nity jednostronne – nitowanie jest technologią łączenia elementów, najczęściej metalowych, między sobą. Nie jest typowym rozwiązaniem do zamocowania płyty do fundamentu żelbetowego.

W praktyce na budowie kluczowe jest właściwe przygotowanie fundamentu i poprawne osadzenie kotew (rozstaw, pionowość, wystawanie gwintu), bo od tego zależy możliwość prawidłowego montażu słupa oraz późniejsza regulacja i odbiór robót.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to są kotwy stalowe w fundamencie żelbetowym?
Kotwy stalowe to elementy (np. śruby/kotwy fundamentowe) zakotwione w betonie, które umożliwiają przykręcenie płyty podstawy słupa do fundamentu. Przenoszą obciążenia z konstrukcji stalowej na fundament oraz stabilizują słup przed przesuwem i obrotem.
Jak rozpoznać na schemacie, że podstawa słupa jest mocowana kotwami?
Na schemacie zwykle widać pręty/śruby przechodzące przez płytę podstawy oraz nakrętki i podkładki nad płytą. Część kotwy jest osadzona w fundamencie (często z zakotwieniem lub zagięciem), co wskazuje na połączenie mechaniczne z betonem.
Dlaczego nie łączy się płyty podstawy z betonem spoinami?
Spoiny są wynikiem spawania i dotyczą łączenia metalu z metalem. Beton/żelbet nie jest materiałem, który łączy się spawaniem ze stalą. Dlatego do fundamentu stosuje się zakotwienie mechaniczne (kotwy), a nie spoiny pachwinowe ani czołowe.
Czy nitowanie może służyć do mocowania słupa stalowego do fundamentu?
Nie jest to typowe rozwiązanie. Nitowanie stosuje się głównie do łączenia elementów stalowych między sobą. Fundament żelbetowy wymaga zakotwienia w betonie, więc standardowo stosuje się kotwy stalowe oraz elementy dociskowe (nakrętki, podkładki).
Jakie elementy tworzą typową podstawę słupa stalowego na fundamencie?
Najczęściej są to: płyta podstawy słupa, kotwy stalowe osadzone w fundamencie, podkładki i nakrętki, a często także podlewka/podkład pod płytą do wyrównania poziomu. W zależności od rozwiązania mogą wystąpić żebra usztywniające.
Kiedy stosuje się kotwy fundamentowe zamiast innego mocowania?
Kotwy stosuje się, gdy element stalowy ma być trwale i nośnie przymocowany do betonu/żelbetu, np. przy montażu słupów, stóp masztów czy konstrukcji hal. Pozwalają na montaż, regulację położenia oraz bezpieczne przenoszenie obciążeń.
Jakie błędy najczęściej popełnia się przy interpretacji schematów podstaw słupów?
Częste są pomyłki między połączeniami stal–stal (spawanie, nitowanie) a stal–beton (kotwienie). Uczniowie ignorują informację, że fundament jest żelbetowy, albo wybierają odpowiedź "spoiny", bo kojarzą ją z konstrukcjami stalowymi niezależnie od podłoża.
Czy kotwy zawsze są widoczne po zakończeniu robót fundamentowych?
Część kotwy jest zatopiona w fundamencie, ale jej końcówki z gwintem zwykle pozostają widoczne ponad powierzchnią, aby można było nałożyć płytę i dokręcić nakrętki. Po montażu mogą być częściowo zakryte podlewką lub obudową.
Jak betoniarz-zbrojarz współpracuje przy osadzaniu kotew pod słupy stalowe?
W praktyce ważne jest ustawienie kotew we właściwym rozstawie i pionie (często z użyciem szablonu) przed betonowaniem, a także zapewnienie odpowiedniego otulenia i jakości betonu. Błędy ustawienia mogą utrudnić montaż płyty podstawy.
Jak odróżnić spoinę pachwinową od czołowej w pytaniach testowych?
Spoiny pachwinowe dotyczą złączy narożnych/zakładkowych (przekrój spoiny ma kształt "trójkąta"), a spoiny czołowe łączą elementy w jednej płaszczyźnie "czoło do czoła". W obu przypadkach mówimy o łączeniu stali ze stalą, nie z betonem.
info

To pytanie poprawnie rozwiązuje 62% zdających egzamin. średnie

Specjaliści zwracają uwagę: "Spoiny i nity dotyczą głównie łączenia elementów stalowych między sobą."

Źródła:

  • PN-EN 1993-1-8: Projektowanie konstrukcji stalowych — Część 1-8: Projektowanie węzłów (Eurokod 3), rozdziały dot. połączeń śrubowych i węzłów
  • PN-EN 1992-1-1: Projektowanie konstrukcji z betonu — Część 1-1: Reguły ogólne i reguły dla budynków (Eurokod 2), rozdziały dot. elementów żelbetowych i przekazywania sił

Materiały:

  • Podręczniki i poradniki z podstaw konstrukcji stalowych oraz detali podstaw słupów
  • Materiały szkoleniowe producentów kotew i systemów zakotwień (karty techniczne, katalogi)
  • Rysunki warsztatowe i typowe detale montażowe podstaw słupów w projektach budowlanych
