KWALIFIKACJA INF2 - CZERWIEC 2015 (test 2)



PYTANIE NR 14.

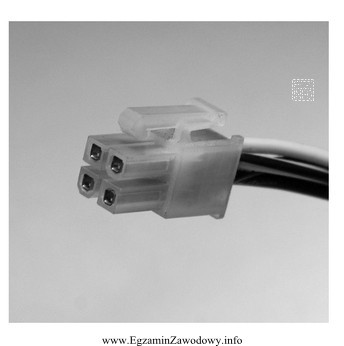

Przedstawiona na zdjęciu wtyczka jest częścią obwodu elektrycznego zasilającego
Ilustracja przedstawia wtyczkę zasilającą typu ATX12V, która jest częścią obwodu elektrycznego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Złącze ATX12V/EPS12V służy do doprowadzenia dodatkowej mocy do sekcji zasilania procesora na płycie głównej.
Wtyczki dla napędów (SATA/Molex) mają inny kształt i kluczenie, a zasilanie stacji dyskietek (Berg) dotyczy starszych konstrukcji.

Pełne wyjaśnienie:

Wtyczka określana jako ATX12V/EPS12V (najczęściej 4‑pin lub 8‑pin, często w postaci 4+4) jest elementem obwodu zasilającego CPU poprzez płytę główną. Jej zadaniem jest dostarczenie odpowiedniego prądu do układu stabilizatorów/sekcji VRM, która następnie zasila sam procesor.

Odpowiedź "procesor ATX12V" należy rozumieć jako: złącze zasilania procesora w standardzie ATX12V/EPS12V (nie jest to "złącze procesora", tylko złącze na płycie głównej przeznaczone do toru zasilania CPU).

Dlaczego pozostałe propozycje są błędne?

  • "napędy CD-ROM" – napędy optyczne (gdy są zasilane z zasilacza PC) korzystają typowo ze złącza Molex 4‑pin (starsze) lub SATA power (nowsze), a nie z ATX12V/EPS12V.
  • "stację dyskietek" – stacje FDD używały małego złącza Berg (4‑pin) o innym rozmiarze i prowadzeniu, a współcześnie praktycznie nie występują w nowych zestawach.
  • "dyski wewnętrzne SATA" – dyski SATA są zasilane z złącza zasilania SATA (płaskie, szerokie), którego nie da się pomylić z typowym 4/8‑pinowym wtykiem CPU przy uważnym spojrzeniu na kształt.

W praktyce egzaminacyjnej warto zapamiętać zasadę: CPU ma osobny przewód zasilający (ATX12V/EPS12V) niezależny od 24‑pin ATX. Brak jego podłączenia jest częstą przyczyną tego, że komputer nie startuje mimo sprawnego zasilacza.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest złącze ATX12V i do czego służy w komputerze?
Złącze ATX12V (często jako EPS12V 8-pin lub 4+4) doprowadza energię do sekcji zasilania procesora na płycie głównej. Bez niego komputer może nie uruchomić się mimo podłączonego złącza 24-pin ATX.
Jak odróżnić wtyczkę CPU 8-pin od wtyczki PCIe 8-pin?
Najpewniej po kluczeniu (układ "kwadratów" i "ściętych" pinów) oraz oznaczeniach na przewodzie/zasilaczu. Wtyczka CPU bywa dzielona na 4+4, a PCIe zwykle ma wariant 6+2 i opis "PCI-E".
Dlaczego płyta główna ma osobne zasilanie procesora ATX12V/EPS?
Procesor pobiera duży prąd i wymaga stabilizacji napięcia przez VRM. Oddzielne złącze ATX12V/EPS zmniejsza obciążenie głównego złącza 24-pin i poprawia bezpieczeństwo oraz stabilność pracy przy wysokim poborze mocy.
Kiedy wystarczy wtyczka CPU 4-pin, a kiedy potrzebna jest 8-pin?
To zależy od płyty głównej i wymagań zasilania CPU. Proste zestawy mogą działać na 4-pin, ale wiele płyt ma 8-pin (lub 8+4) dla większego zapasu prądowego. Zawsze należy sprawdzić instrukcję płyty i oznaczenia gniazda.
Co się stanie, jeśli nie podłączę zasilania CPU ATX12V do płyty głównej?
Typowy objaw to brak startu: wentylatory mogą ruszyć na chwilę lub nie, ale system nie przejdzie POST. Płyta może sygnalizować błąd diodą/beepami. To jedna z najczęstszych pomyłek przy składaniu komputera.
Jakie złącze zasila dyski SATA w komputerze stacjonarnym?
Dyski SATA zasilane są z złącza zasilania SATA (płaskie, szerokie). Nie należy go mylić z przewodem danych SATA ani z wtykiem ATX12V/EPS dla CPU, który jest mały i wielopinowy (4/8-pin).
Czy napęd CD/DVD można zasilić złączeniem ATX12V od CPU?
Nie. Napędy optyczne wymagają zasilania typu SATA power albo starszego Molex 4-pin (w zależności od modelu). Złącze ATX12V/EPS jest przeznaczone wyłącznie do obwodu zasilania procesora na płycie głównej.
Dlaczego w zadaniach pojawia się stacja dyskietek, skoro jest przestarzała?
Na egzaminach czasem występują starsze elementy, bo uczą rozpoznawania typów złączy i historii standardów. W praktyce serwisowej możesz spotkać starsze komputery, ale w nowych zestawach FDD i jej złącze zasilania są rzadkością.
Jakie są typowe błędy przy rozpoznawaniu wtyczek zasilacza PC na zdjęciu?
Najczęstsze to sugerowanie się samą liczbą pinów, a nie kluczeniem, oraz mylenie CPU 8-pin z PCIe 8-pin. Błąd powoduje też patrzenie na "stare skojarzenia" (CD-ROM/FDD) zamiast dopasowania do płyty głównej.
Jak przygotować się do pytań o złącza zasilania w INF.2?
Ucz się na zdjęciach: porównuj ATX 24-pin, CPU 4/8-pin, PCIe 6/8-pin, SATA power i Molex. Dobrze działa metoda fiszek z fotografiami i opisem zastosowania. Warto też przećwiczyć montaż okablowania w obudowie.
