W instalacjach z rur miedzianych jedną z podstawowych metod wykonywania trwałych, szczelnych połączeń jest lutowanie miękkie. Polega ono na połączeniu rury z kształtką za pomocą spoiwa o temperaturze topnienia niższej niż materiał łączonych elementów. W praktyce rozpoznasz tę technologię po charakterystycznych etapach procesu.
Dlaczego poprawna jest odpowiedź "lutowanie miękkie"?

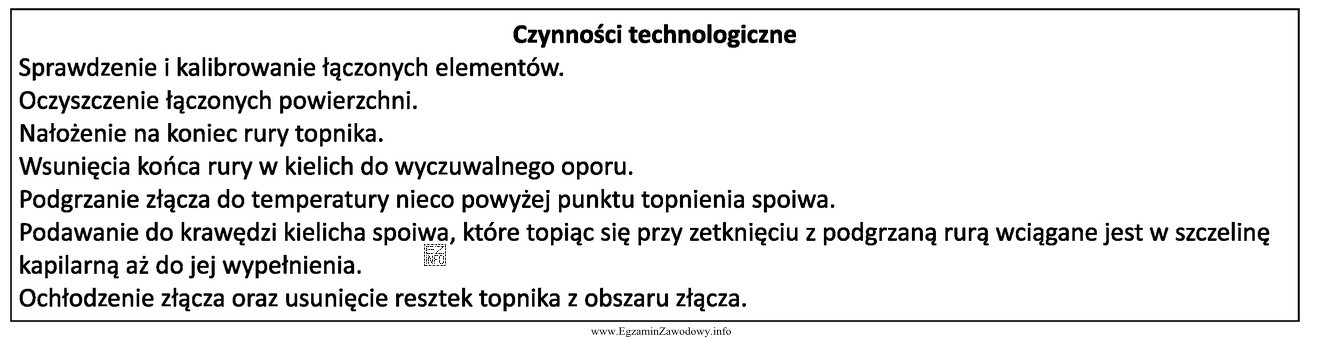

Typowe czynności technologiczne obejmują: przygotowanie końców (docięcie i gratowanie), oczyszczenie powierzchni do metalicznego połysku, nałożenie topnika, wsunięcie rury w kształtkę, równomierne nagrzanie złącza oraz doprowadzenie spoiwa. Spoiwo powinno rozpłynąć się w szczelinie dzięki zjawisku kapilarności, tworząc szczelne połączenie po ostygnięciu. Często po wykonaniu złącza usuwa się pozostałości topnika i kontroluje jakość połączenia.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "złącze zaciskowe" – połączenie zaprasowywane/zaciskowe wykonuje się mechanicznie, zwykle przy użyciu zaciskarki i odpowiednich szczęk. Nie wymaga ono doprowadzania spoiwa ani nagrzewania złącza w sposób charakterystyczny dla lutowania.
- "złącze kołnierzowe" – złącze kołnierzowe to połączenie rozłączne, skręcane śrubami, z uszczelką. Wymaga elementów kołnierzowych i skręcania, a nie nagrzewania i rozpływu spoiwa.
- "zgrzewanie" – w zgrzewaniu (w znaczeniu technologicznym) dochodzi do połączenia przez nagrzanie i dociśnięcie materiałów, często z częściowym stapianiem na styku. Dla rur miedzianych w instalacjach typowe jest lutowanie, natomiast "zgrzewanie" nie opisuje standardowej procedury polegającej na doprowadzeniu spoiwa do szczeliny złącza.
Wskazówka egzaminacyjna: jeśli w opisie/na ilustracji widać topnik, palnik oraz moment "podania drutu/spoiwa", to niemal zawsze chodzi o lutowanie. Jeśli pojawia się zaciskarka i deformacja tulei – to połączenie zaciskowe. Jeśli są śruby i uszczelka – kołnierze.
