KWALIFIKACJA MEC9 - STYCZEŃ 2023

Metoda zgrzewania należy do procesów spajania, w których połączenie powstaje dzięki jednoczesnemu nagrzaniu i dociśnięciu łączonych elementów. W praktyce przy łączeniu blach często spotyka się zgrzewanie punktowe: połączenie tworzy się miejscowo, a na powierzchni mogą być widoczne charakterystyczne ślady zgrzeiny (zależne od technologii i wykończenia).

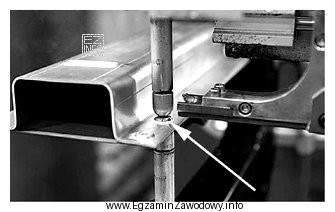

Odpowiedź "zgrzewania" jest właściwa wtedy, gdy ilustracja przedstawia złącze typowe dla tej metody: bez zastosowania dodatkowych łączników (jak nity) i bez cech typowych dla operacji kształtowania. Zgrzewanie jest też powszechne w produkcji seryjnej elementów z blach, bo pozwala szybko wykonywać powtarzalne złącza.

Pozostałe odpowiedzi opisują inne zjawiska:

• "wciskania" – odnosi się do połączeń wciskowych/pasowań, gdzie elementy łączy się przez różnicę wymiarów i siły montażu. Dla typowych blach nie jest to standardowa metoda tworzenia złącza dwóch arkuszy blachy w zakładce.
• "nitowania" – wymaga użycia nitów i zwykle rozpoznaje się je po widocznych łbach nitów lub charakterystycznych odkształceniach w miejscu nitowania. Jeśli na złączu nie ma łączników, nitowanie nie pasuje.
• "przetłaczania" – to proces kształtowania blachy (tłoczenia/formowania przetłoczeń), a nie metoda spajania dwóch elementów w sensie wytworzenia złącza konstrukcyjnego. Może występować obok łączenia, ale nie zastępuje zgrzewania jako procesu spajania.

Wskazówka egzaminacyjna: przy pytaniach "z ilustracji" najpierw szukaj cech jednoznacznych (łączniki mechaniczne, ślady elektrod/zgrzein, odkształcenia po tłoczeniu). Dopiero potem porównuj je z nazwami metod.
