KWALIFIKACJA MOT1 - CZERWIEC 2024

PYTANIE NR 18.

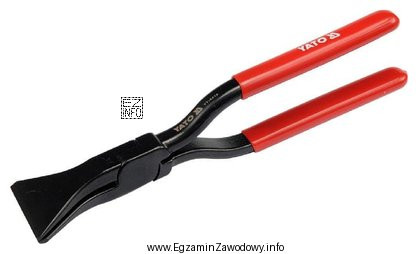

Przedstawione na ilustracji narzędzie służy do kształtowania blach techniką
Ilustracja przedstawia narzędzie ręczne używane w blacharstwie samochodowym, a dokładniej szczypce do gięcia blach.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Gięcie to kształtowanie blachy przez trwałą zmianę jej kąta lub promienia zagięcia, zwykle bez użycia zestawu stempel–matryca. Tłoczenie wymaga narzędzi do wytłaczania kształtu, żłobienie służy wykonywaniu rowków/przetłoczeń, a "prasowanie" odnosi się do docisku/wygładzania, nie do wykonania zagięcia.

Pełne wyjaśnienie:

Prawidłowa jest odpowiedź "gięcia", ponieważ narzędzia używane w tej technice wymuszają na blasze zagięcie (zmianę kąta, wykonanie kołnierza lub łuku). Efektem jest odkształcenie plastyczne polegające głównie na rozciąganiu materiału po stronie zewnętrznej zagięcia i ściskaniu po stronie wewnętrznej. W naprawach nadwozi gięcie stosuje się m.in. do dopasowania krawędzi poszycia, wykonywania rantów, przygotowania wstawek oraz kształtowania prostych profili.

Odpowiedź "tłoczenia" jest nieprawidłowa, bo tłoczenie to proces, w którym kształt uzyskuje się przez wytłaczanie w matrycy i zwykle z użyciem stempla (narzędzia współpracujące). Typowe narzędzia do tłoczenia mają inną konstrukcję i służą do formowania przetłoczeń, wgłębień lub złożonych kształtów, a nie do prostego doginania fragmentu blachy.

Odpowiedź "żłobienia" jest błędna, ponieważ żłobienie polega na wykonywaniu rowków/żłobków lub charakterystycznych przetłoczeń. Celem jest uzyskanie lokalnego zagłębienia (często dla usztywnienia lub prowadzenia), a nie zmiana kąta elementu. Do żłobienia używa się narzędzi profilowych (rolki, radełka, specjalne końcówki), które formują rowek, a nie zagięcie.

Odpowiedź "prasowania" również nie pasuje: w praktyce blacharskiej kojarzy się z dociskiem, wygładzaniem/planishing lub pracą na powierzchni w celu wyrównania, a nie z wykonaniem zagięcia. Sam docisk bez odpowiedniego ułożenia materiału i podparcia nie definiuje gięcia ani nie zastępuje narzędzi do wykonania rantu.

Wskazówka egzaminacyjna: gdy w odpowiedziach pojawiają się podobne techniki, zadaj sobie pytanie: "Jaki rodzaj geometrii powstaje?" Zagięcie i kąt → gięcie; złożony kształt z matrycy → tłoczenie; rowek/przetłoczenie → żłobienie; wyrównanie/wykończenie powierzchni → prasowanie.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Gięcie blachy to kształtowanie przez trwałą zmianę kąta lub promienia zagięcia (np. wykonanie rantu/kołnierza). W naprawach nadwozi służy do dopasowania krawędzi poszycia, przygotowania wstawek i odtwarzania prostych zagięć konstrukcyjnych.
Gięcie daje przede wszystkim zmianę kąta i linię/łuk zagięcia. Tłoczenie kojarzy się z wytłaczaniem kształtu w zestawie stempel–matryca (wgłębienia, przetłoczenia, złożone formy). Patrz na efekt geometryczny, nie tylko na to, że narzędzie "naciska".
Bo oba procesy należą do obróbki plastycznej i intuicyjnie kojarzą się z "formowaniem". Na egzaminie liczy się jednak mechanizm: tłoczenie zwykle wymaga matrycy i stempla oraz wytwarza przetłoczenia/wgłębienia, a gięcie tworzy zagięcia i kołnierze.
Żłobienie to wykonywanie rowków/żłobków lub przetłoczeń, często dla usztywnienia elementu albo uzyskania prowadzenia. W przeciwieństwie do gięcia nie chodzi o zmianę kąta całego fragmentu, tylko o lokalne ukształtowanie powierzchni (np. rowek).
Do gięcia stosuje się m.in. giętarki (warsztatowe i ręczne), szczypce/kleszcze do gięcia, proste przyrządy do rantowania oraz zestawy z odpowiednimi szczękami. W praktyce wybór zależy od długości zagięcia, grubości blachy i wymaganej dokładności.
Nie. "Prasowanie" bywa używane na określenie docisku lub wygładzania/wykańczania powierzchni, natomiast gięcie dotyczy wykonania zagięcia (zmiany kąta/promienia). Na teście odpowiedź "prasowania" jest zwykle dystraktorem, gdy pytanie dotyczy rantu lub zagięcia.
Najczęściej wybierają odpowiedź na podstawie ogólnego skojarzenia ("wygląda jak prasa, więc prasowanie/tłoczenie") zamiast ocenić, jaki kształt narzędzie wymusza. Drugi błąd to mylenie pojęć: żłobienie (rowek) vs gięcie (kąt), bo oba "kształtują" blachę.
Gięcie wybiera się, gdy trzeba odtworzyć lub dopasować prostą geometrię: rant, kołnierz, zagięcie krawędzi, łagodny łuk. Tłoczenie jest typowe dla produkcji lub odtwarzania przetłoczeń/wgłębień i zwykle wymaga bardziej specjalistycznego oprzyrządowania.
Matryca to element narzędzia, który stanowi "negatyw" kształtu w tłoczeniu. Współpracuje ze stemplem, a blacha jest między nimi formowana. Jeśli w opisie zadania pojawia się stempel i matryca, najczęściej chodzi o tłoczenie, nie o gięcie.
Warto uczyć się zestawami: narzędzie → efekt na blasze → zastosowanie. Oglądaj zdjęcia i ćwicz na krótkich opisach: zagięcie (gięcie), wgłębienie z matrycą (tłoczenie), rowek (żłobienie), wyrównanie powierzchni (prasowanie). To ogranicza zgadywanie.
info

Statystycznie 66% uczniów zna prawidłową odpowiedź. średnie

W praktyce zawodowej kluczowe jest to, że gięcie to kształtowanie blachy przez trwałą zmianę jej kąta lub promienia zagięcia, zwykle bez użycia zestawu stempel–matryca.
