KWALIFIKACJA TKO7 - CZERWIEC 2019

PYTANIE NR 26.

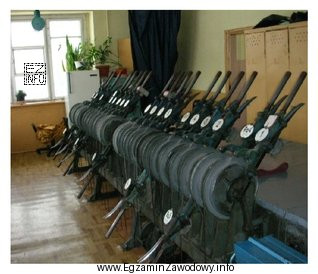

Przedstawione na rysunku dźwignie nastawcze to dźwignie
Ilustracja przedstawia pomieszczenie z szeregiem dźwigni nastawczych, które są używane w kontekście transportu kolejowego,
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Dźwignie zwrotnicowe służą do nastawiania zwrotnic (rozjazdów), czyli do zmiany kierunku jazdy po torach. Dźwignie sygnałowe dotyczą podawania sygnałów na semaforach, a dźwignie tarcz ostrzegawczych odnoszą się do tarcz. "Przebiegowe" nie oznacza typowej dźwigni odrębnego urządzenia.

Pełne wyjaśnienie:

Dźwignie nastawcze w nastawni rozróżnia się przede wszystkim według funkcji, jaką realizują w prowadzeniu ruchu. Odpowiedź "zwrotnicowe" jest poprawna, gdy przedstawione dźwignie służą do nastawiania zwrotnic, czyli elementów toru umożliwiających przejście pojazdu z jednego toru na inny w obrębie rozjazdu. W praktyce oznacza to zmianę położenia iglic i ustawienie drogi przebiegu po właściwym torze.

Odpowiedź "sygnałowe" jest niepoprawna, ponieważ dźwignie sygnałowe odnoszą się do sterowania sygnalizatorami (np. podawania sygnałów zezwalających/zabraniających jazdy). Ich rola dotyczy przekazywania informacji maszyniście, a nie bezpośredniej zmiany geometrii toru poprzez przełożenie zwrotnicy.

Odpowiedź "tarcz ostrzegawczych" również nie pasuje do dźwigni przeznaczonych do nastawiania rozjazdów. Tarcze ostrzegawcze są urządzeniami sygnalizacyjnymi, a dźwignie związane z nimi (jeżeli występują w danym typie urządzeń) służą do realizacji funkcji ostrzegania, a nie do ustawiania toru.

Odpowiedź "przebiegowe" bywa myląca, bo "przebieg" kojarzy się z zestawieniem drogi przejazdu pociągu. W praktyce jednak zestawienie przebiegu realizuje się przez kombinację nastaw: ustawienie zwrotnic oraz odpowiednie podanie sygnałów i sprawdzenie zależności. Nie jest to typowa kategoria dźwigni odnosząca się do pojedynczego urządzenia tak jednoznacznie jak "zwrotnicowe" czy "sygnałowe".

Wskazówka egzaminacyjna: gdy w odpowiedziach pojawiają się urządzenia torowe (zwrotnica/rozjazd) oraz urządzenia sygnalizacyjne (semafor/tarcza), warto zadać sobie pytanie: czy dana dźwignia zmienia położenie elementu toru, czy przekazuje sygnał? To pomaga uniknąć pomyłek wynikających z podobnego wyglądu elementów na rysunkach.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Dźwignie nastawcze to elementy urządzeń nastawczych używane do sterowania wybranymi obiektami infrastruktury, np. zwrotnicami lub urządzeniami sygnalizacyjnymi. Ich zadaniem jest umożliwienie bezpiecznego przygotowania drogi przebiegu poprzez odpowiednie nastawy i zależności.
Najpewniejsze jest odwołanie do opisu/oznaczeń na rysunku oraz do funkcji: dźwignia zwrotnicowa dotyczy nastawienia położenia zwrotnicy (toru), a sygnałowa dotyczy podawania sygnału na sygnalizatorze. Gdy brak opisu, porównuj elementy z typowymi schematami z materiałów szkoleniowych.
Bo bez właściwego nastawienia zwrotnic nie da się utworzyć ciągłej i bezpiecznej drogi po torach dla pociągu. Zestawienie przebiegu zwykle wymaga poprawnego ustawienia kilku zwrotnic oraz spełnienia zależności z sygnalizacją, aby zapobiec wjechaniu na tor niewłaściwy lub kolizyjny.
To określenie bywa używane potocznie lub w niektórych opisach urządzeń, ale na egzaminie łatwo wprowadza w błąd. Najczęściej przebieg jest efektem zestawu nastaw (zwrotnice + sygnały + zależności), a nie "osobnym urządzeniem", które zawsze ma własną, jednoznaczną dźwignię.
Tarcze ostrzegawcze to elementy sygnalizacji, więc ich sterowanie (jeśli występuje w danym systemie) wiąże się z obsługą urządzeń sygnałowych. W praktyce zależy to od rodzaju posterunku i zastosowanych urządzeń. Na rysunkach egzaminacyjnych zwykle pomagają podpisy lub charakterystyczne oznaczenia.
Dźwignia zwrotnicowa służy do nastawienia zwrotnicy, czyli elementu rozjazdu kierującego zestawy kołowe na wybrany tor. Poprawne nastawienie zwrotnic jest warunkiem bezpiecznego przejazdu i uniknięcia wjazdu na tor kolizyjny.
Zwykle nie. Rozpoznanie rodzaju dźwigni wymaga przynajmniej podstawowej wiedzy o tym, jakie obiekty są nastawiane w nastawni (zwrotnice, sygnały, elementy zabezpieczenia) i jak są one nazywane. Sama intuicja językowa może prowadzić do błędów.
Najczęściej myli się dźwignie związane z torem (zwrotnice/rozjazdy) z dźwigniami sygnałowymi, bo oba typy mogą występować obok siebie. Drugim błędem jest wybór odpowiedzi "brzmiącej fachowo" (np. "przebiegowe") bez sprawdzenia, czy to faktyczna kategoria dźwigni.
Najlepiej pracować na rysunkach i schematach: osobno dla zwrotnic, sygnalizatorów i urządzeń pomocniczych. Rób krótkie fiszki: "obiekt – funkcja – nazwa dźwigni". Warto też ćwiczyć na zadaniach testowych, gdzie podobne odpowiedzi sprawdzają precyzję terminologii.
To celowy zabieg egzaminacyjny: ma sprawdzić, czy rozumiesz funkcję urządzenia, a nie tylko kojarzysz pojedyncze słowa. W ruchu kolejowym "zwrotnice", "sygnały" i "tarcze" są powiązane, ale oznaczają różne obiekty, więc wymagają różnych nastaw i procedur.
info

To pytanie poprawnie rozwiązuje 44% zdających egzamin. trudne

W praktyce zawodowej kluczowe jest to, że dźwignie zwrotnicowe służą do nastawiania zwrotnic (rozjazdów), czyli do zmiany kierunku jazdy po torach.

Materiały:

  • Nie posiadam tej informacji
  • Materiały dydaktyczne z zakresu urządzeń sterowania ruchem kolejowym (część o nastawniach i elementach nastawczych)
  • Atlasy/opracowania z ilustracjami urządzeń mechanicznych i przekaźnikowych stosowanych w ruchu kolejowym
