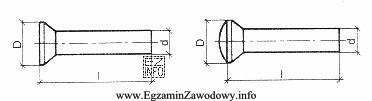

W zadaniu trzeba rozpoznać rodzaj łączników pokazanych na rysunku. Nity są łącznikami bezwintowymi, przeznaczonymi do wykonywania połączeń trwałych. W typowym połączeniu nitowanym po zanitowaniu powstaje łeb od strony zakuwanej, dlatego element nie jest skręcany nakrętką i nie ma charakterystycznego gwintu.
Odpowiedź "nity" jest właściwa, gdy na rysunku widać elementy o kształcie trzpienia z łbem (lub łbami) i bez oznaczeń gwintu/nakrętki. Takie łączniki spotyka się m.in. w połączeniach blach i kształtowników, zwłaszcza gdy wymagana jest duża odporność na drgania lub gdy rozwiązanie konstrukcyjne przewiduje połączenie nierozłączne.
Dlaczego pozostałe odpowiedzi nie pasują:
- "śruby" – połączenia śrubowe są rozłączne i zazwyczaj rozpoznawalne po obecności gwintu oraz współpracującej nakrętki (albo gwintowanego otworu). Na rysunkach często widać także charakterystyczne oznaczenia gwintu lub zestaw łeb–nakrętka.
- "sworznie" – sworzeń to trzpień pracujący głównie na ścinanie, zwykle w połączeniach przegubowych. Często ma otwór pod zawleczkę albo rowek pod pierścień osadczy; funkcja jest inna niż w typowym połączeniu nitowanym blach.
- "kołki" – kołki (ustalające) służą przede wszystkim do pozycjonowania i przenoszenia sił poprzecznych w złączach, a nie do tworzenia klasycznego nierozłącznego połączenia jak nit. Na rysunkach kołek bywa pokazany jako walec bez łbów lub z niewielkim fazowaniem.
Wskazówka egzaminacyjna: gdy wahasz się między "nit" i "śruba", szukaj cechy rozstrzygającej: gwint/nakrętka sugeruje śrubę, a brak gwintu i łeb po zakuciu sugeruje nit. W przypadku sworznia/kołka zwróć uwagę na elementy zabezpieczające (zawleczka, pierścień) i funkcję przegubową/ustalającą.
