W dokumentacji technicznej (rysunkach, zestawieniach materiałów, schematach) często stosuje się oznaczenia graficzne materiałów. Ich celem jest szybkie rozpoznanie, z jakiego surowca wykonano element, bez konieczności opisywania go długim tekstem.

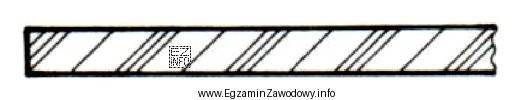

Poprawna odpowiedź to "pilśniowej.", ponieważ przedstawiony znak odnosi się do płyty pilśniowej, czyli płyty wytwarzanej z włókien drzewnych (sprasowanych z użyciem lepiszczy). W praktyce spotyka się płyty pilśniowe o różnej gęstości (np. miękkie i twarde), ale w tym zadaniu wystarcza rozpoznanie samej grupy materiału.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "stolarskiej." – płyta stolarska ma inną budowę (rdzeń z listew/lameli i okładziny), więc w legendach i oznaczeniach jest odróżniana od płyt włóknistych.
- "paździerzowej." – płyta paździerzowa powstaje z paździerzy (części łodyg roślin włóknistych) i również jest odrębną grupą materiałów; nie powinna być mylona z płytą z włókien drzewnych.
- "wiórowej." – płyta wiórowa jest wykonywana z wiórów/ścieru drzewnego, a nie z włókien; w dokumentacji technicznej symbolika i skróty dla płyt wiórowych są inne niż dla płyt pilśniowych.
Wskazówka egzaminacyjna: ucząc się oznaczeń, nie zapamiętuj ich "na oko" w oderwaniu od materiału. Połącz symbol z budową płyty: włókna (pilśniowa), wióry (wiórowa), paździerze (paździerzowa), rdzeń listwowy (stolarska). To zmniejsza ryzyko pomyłek, gdy symbole są podobne.
