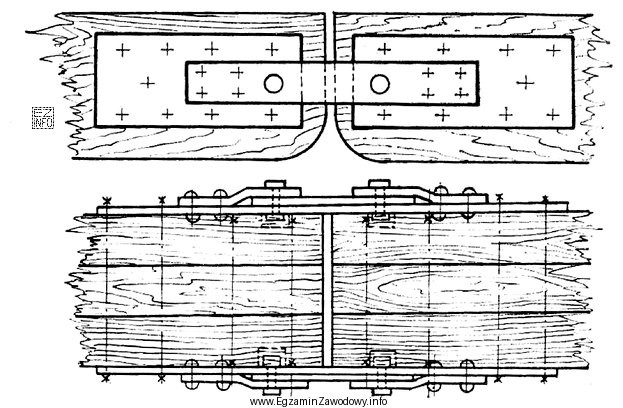

Pytanie dotyczy rozpoznania sposobu połączenia płóz używanych przy wodowaniu wzdłużnym. W takiej operacji elementy prowadzące i podpierające muszą utrzymywać zadany rozstaw oraz sztywność układu, aby kadłub przemieszczał się kontrolowanie i bez niepożądanych przemieszczeń bocznych. Z tego powodu stosuje się połączenia pełniące funkcję usztywniającą i stabilizującą.
Odpowiedź "specjalnymi ściągami stalowymi" jest właściwa, ponieważ ściągi (w rozumieniu elementów łączących/ściągających) są typowym rozwiązaniem do wiązania elementów konstrukcyjnych w układ, w którym liczy się utrzymanie położenia i odporność na odkształcenia podczas pracy.
Pozostałe propozycje opisują elementy, które mogą występować w pracach stoczniowych, ale nie odpowiadają temu, co zwykle rozumie się jako pokazane na rysunku połączenie płóz:
- "ściągacze śrubowe" to rozwiązanie nastawne (regulowane), częściej kojarzone z napinaniem/kontraniem, a nie z typowym, "dedykowanym" ściągiem stosowanym jako element wiążący w danym układzie technologicznym;
- "pręty stalowe" są określeniem zbyt ogólnym: pręt może być półwyrobem lub elementem konstrukcyjnym, ale sama nazwa nie przesądza o funkcji i sposobie zamocowania widocznym na rysunku;
- "liny stalowe" służą głównie do przenoszenia sił w rozciąganiu i do operacji takich jak podnoszenie, ciągnięcie czy zabezpieczanie, natomiast połączenie płóz wymaga zwykle sztywnego ustalenia geometrii, a nie elastycznego cięgna.
Na egzaminie warto porównywać odpowiedzi pod kątem funkcji połączenia: czy ma utrzymać stały rozstaw i sztywność (wtedy wybór pada na ściągi), czy tylko przenieść siłę jako cięgno (lina), czy umożliwić regulację naciągu (ściągacz śrubowy), czy jest opisem zbyt nieprecyzyjnym (pręt).
