KWALIFIKACJA MEC3 + MEC5 + MEC8 + MEC9 - STYCZEŃ 2013



PYTANIE NR 41.

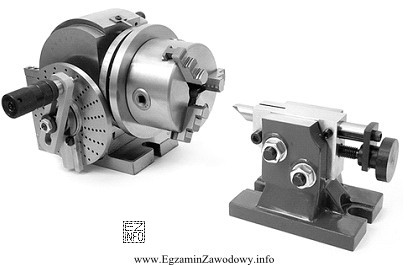

Przedstawione na rysunku przyrządy obróbkowe są wykorzystywane do mocowania przedmiotów obrabianych podczas
Ilustracja przedstawia dwa przyrządy obróbkowe stosowane w technice mechanicznej, prawdopodobnie w kontekście mocowania
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Pokazane na rysunku przyrządy obróbkowe służą do stabilnego zamocowania i podparcia przedmiotu w układzie typowym dla wykonywania uzębień na frezarce uniwersalnej. Taki zestaw umożliwia dokładne pozycjonowanie i obróbkę kolejnych wrębów zębowych, czego nie zapewnia osprzęt do wiercenia długich otworów ani do toczenia stożków.

Pełne wyjaśnienie:

W tym zadaniu należy rozpoznać, do jakiej operacji technologicznej służy zestaw przyrządów pokazanych na rysunku. Kluczowe jest powiązanie rodzaju osprzętu mocującego z typową operacją wykonywaną na danej obrabiarce.

Frezowanie uzębień na frezarkach uniwersalnych (metodą kształtową) wymaga takiego zamocowania, które:

  • zapewnia pewne i powtarzalne pozycjonowanie przedmiotu względem narzędzia,
  • umożliwia dzielenie (wykonywanie kolejnych wrębów w równych odstępach kątowych),
  • zapewnia podparcie przedmiotu, aby ograniczyć ugięcia i bicie podczas skrawania.

Dlatego właściwa odpowiedź to: frezowania uzębień na frezarkach uniwersalnych.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • Wiercenie długich otworów zwykle wymaga prowadzenia wiertła, podtrzymek, odpowiedniego układu chłodzenia i odprowadzania wiórów oraz często innych przyrządów ustalających oś otworu. Zestaw kojarzony z frezowaniem uzębień nie jest typowym rozwiązaniem do wiercenia głębokiego.
  • Frezowanie uzębień metodą obwiedniową jest kojarzone przede wszystkim z innym typem narzędzia i organizacją procesu (np. rozwiązaniami charakterystycznymi dla frezarek obwiedniowych). Jeśli na rysunku widoczny jest osprzęt typowy dla frezarki uniwersalnej i podziału kątowego, wskazuje to na frezowanie uzębień na frezarce uniwersalnej, a nie na obwiednię.
  • Toczenie stożków długich realizuje się na tokarkach, gdzie podstawą jest mocowanie w uchwycie/kłach oraz ustawienia suportu lub konika. Osprzęt frezarski do pozycjonowania i wykonywania kolejnych wrębów nie odpowiada potrzebom toczenia stożków.

Wskazówka egzaminacyjna: gdy pytanie odwołuje się do rysunku przyrządów, najpierw ustal: na jakiej obrabiarce taki osprzęt jest typowy (frezarka vs tokarka), a dopiero potem wybierz operację. To ogranicza ryzyko wyboru odpowiedzi na podstawie samego brzmienia (np. "uzębienia" vs "obwiedniowa").

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to są przyrządy obróbkowe do mocowania przedmiotów?
To elementy osprzętu obrabiarki, które służą do ustalenia i unieruchomienia detalu w czasie obróbki. Zapewniają powtarzalność ustawienia, bezpieczeństwo pracy i utrzymanie dokładności. Mogą też umożliwiać podparcie detalu oraz jego pozycjonowanie w kolejnych położeniach.
Jak rozpoznać, że osprzęt służy do frezowania uzębień na frezarce uniwersalnej?
Najczęściej świadczy o tym obecność elementów pozwalających na dzielenie (powtarzalne obroty o określony kąt) oraz stabilne podparcie wałka lub koła podczas skrawania. Taki zestaw jest typowy dla wykonywania kolejnych wrębów zębowych z zachowaniem równych podziałów.
Dlaczego frezowanie uzębień wymaga specjalnego mocowania?
Bo trzeba wykonać wiele powtarzalnych przejść w różnych położeniach kątowych detalu. Mocowanie musi utrzymać detal sztywno, ograniczyć bicie i umożliwić dokładne ustawienie kolejnych pozycji. Bez tego łatwo o błąd podziału lub nierówną głębokość wrębów.
Czym różni się frezowanie uzębień na frezarce od metody obwiedniowej?
Frezowanie na frezarce uniwersalnej kojarzy się z wykonywaniem wrębów kolejnymi ustawieniami (metoda kształtowa), natomiast metoda obwiedniowa opiera się na innym sposobie tworzenia zarysu zęba poprzez ruchy względne narzędzia i przedmiotu. Na egzaminie rozróżnia się to m.in. po typowym osprzęcie.
Kiedy na egzaminie wybrać odpowiedź o toczeniu stożków długich?
Gdy pytanie lub rysunek wskazuje na osprzęt tokarski: uchwyt, kły, konik, podtrzymkę i ustawienia związane z tokarką. Toczenie dotyczy obrabiarki, gdzie detal obraca się, a narzędzie wykonuje posuw. Jeśli osprzęt wygląda na frezarski, toczenie jest zwykle dystraktorem.
Czy wiercenie długich otworów używa takich samych przyrządów jak frezowanie uzębień?
Zwykle nie. Wiercenie długich (głębokich) otworów wymaga prowadzenia narzędzia, kontroli chłodziwa i odprowadzania wiórów oraz ustawienia osi otworu. Osprzęt do dzielenia i pozycjonowania kątowego detalu jest charakterystyczny raczej dla operacji typu uzębienia niż dla wiercenia głębokiego.
Jakie błędy najczęściej popełnia się w pytaniach z rysunkiem osprzętu?
Najczęstszy błąd to wybór odpowiedzi po samym brzmieniu (np. "uzębienia" vs "obwiedniowa") bez analizy funkcji przyrządu. Drugi błąd to mylenie osprzętu frezarskiego z tokarskim. Pomaga zasada: najpierw ustal obrabiarkę i funkcję mocowania, dopiero potem proces.
Jakie elementy mocowania zwiększają dokładność przy frezowaniu uzębień?
Dokładność poprawiają elementy zapewniające sztywność (krótkie wysięgi, pewne dociski), podparcie detalu (ograniczenie ugięć) oraz możliwość powtarzalnego pozycjonowania w kolejnych położeniach. Im mniej luzów i przestawień, tym mniejsze ryzyko błędu podziału.
Gdzie w praktyce spotyka się frezowanie uzębień na frezarkach uniwersalnych?
Najczęściej w warsztatach narzędziowych, utrzymaniu ruchu i produkcji małoseryjnej, gdy trzeba wykonać koło zębate lub prostą przekładnię bez użycia wyspecjalizowanej obrabiarki. W takich warunkach wykorzystuje się osprzęt zapewniający podział i sztywne mocowanie.
Jak przygotować się do takich zadań na kwalifikację MEC.5?
Warto powtórzyć rozdziały o osprzęcie obrabiarek (frezarki i tokarki), obejrzeć zdjęcia typowych przyrządów oraz przećwiczyć dopasowanie: "osprzęt → operacja". Dobrą metodą jest robienie fiszek: nazwa przyrządu, do czego służy, na jakiej obrabiarce występuje.
